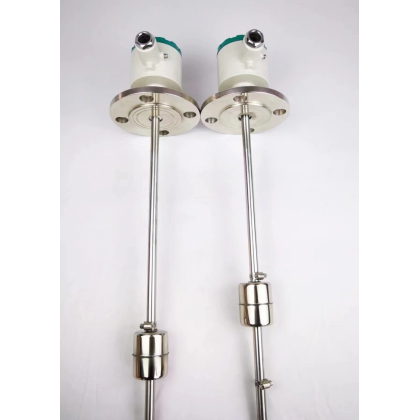

浮球液位計由互為隔離的浮球組和觸頭組二大部分組成。當被測液位升高或降低時，浮球隨之升降，使其端部的磁鋼上、下擺動，通過磁力作用，推斥安裝在外殼內相同磁極的磁鋼上、下擺動，其另一端的動觸點便在靜觸頭及間連通或斷開.  液體都有浮力，而浮球系統是根據液體的浮力而配套制作的，當液位上漲時，浮球系統也相應上漲，同理當液面下降時也相應下降，當上漲或下降到設定的位置時，浮球系統就是會碰到在設定位置的行程計，從而使行程計發出電信號，而電控設備在接到電信號時會馬上動作，切斷或接通電源，形成自動控制系統。

 安裝使用說明：

1、安裝位置應遠離進水口，否則計會因進水口的波動而造成誤動作。

2、若浮球液位計裝置于容器池壁，可加裝L型角鋼支架。

3、若計裝置于攪拌區域，可安裝防波管或防波擋板。

4、選擇管的內徑大于浮球直徑的法蘭連接管。

5、配線時建議使用多蕊電纜。

6、被控制線路負載需與浮球計接點容量相匹配。

7、被測液體的比重需大于浮球比重。

 內部接線安裝：

 1、當浮球計使用在有馬達、繼電器、螺管線圈等有電感性負載的電路中，建議在負載兩端并聯保護線路如：RC(緩沖器)、變阻器、二極管等。

2、當浮球計使用在有電容器、熾熱燈泡、很長的電纜線等電容性負載中時，在計的觸點間將產生一個驟升電流；建議在浮球計兩端并聯保護線路，如限流電阻器或突波吸收器等。

浮球計工作原理：

　　通常將密封的非磁性金屬或塑膠管內根據需要設置一點或多點磁簧計（干簧管），再將中空而內部有環形磁鐵的的浮球固定在桿徑內磁簧計有關位置上，使浮球在規模內上下起浮，使用浮球內的磁鐵去招引磁簧計的閉合，發生計動作，從而使防爆浮球液位計起到操控感應檢查水位液位的功用。

浮球液位計故障檢測方法。

　　1、拆下浮子法蘭將浮子按箭頭向上方向（此時浮子內磁鋼在其上半部）裝入浮子室，重新裝上浮子室法蘭，注意裝好密封墊并均勻緊固；

2、將液位計下法蘭堵死，把凈水由上連接法蘭口緩緩注入浮子室，如果指示器應有液位指示且靈敏無跳動，則液位計顯示正常；

浮球液位計工作原理：

浮球液位計是基于浮力原理和杠桿原理設計的，當容器內液位發生變化時，浮球的位置將隨液位的變化而變化，浮球的這種位移將通過杠桿作用于微動計，進而由微動計產生計信號。

浮球液位計的特點：

　　1、具備本安防爆和隔離防爆能力，可應用于各種危險場所；

　　2、在采用HART協議的分散控制系統中同主機進行雙向通訊；　

　　3、4—20mA DC二線制信號傳送，傳輸距離比較遠；

　　4、壓力傳感器直接感測液位壓力，不受介質起泡、沉積的影響；

　　5、三種指示表頭，現場讀數比較方便；

　　6、指示機構與被測介質隔離，密封性比較好，穩定性比較好，使用比較安全；

　　7、指示比較新穎、讀數比較直觀、觀察指示器的方向可根據用戶需要改變角度；

　　8、使用被測介質廣，可測油、水及與316不銹鋼兼容的糊狀物，具有防腐能力；

6、當液體接觸到電極時，其動作的作罷會因液體種類不同及電源電壓變化而會有變動。

電極式液位開關是利用液體之導電性來偵測液位高低。內裝的物質一旦觸及極棒，便會導電因而檢出信號。經控制器的信號放大后再輸出一接點信號，供使用者做液位的控制。

工作原理

　　電極式液位開關是利用液體之導電性來偵測液位高低。桶槽內裝的物質一旦觸及極棒，便會導電因而檢出信號。經控制器的信號放大后，再輸出一接點信號，供使用者做液位的控制。

　　二、 產品特點

　　1、 適用于控制任何導電液體之液面。(禁止使用于揮發性液體)

　　2、 具有突波保護功能，可有效防止突波干擾

　　3、 可做多點控制，控制位置可由使用者需要訂制

　　4、 電極頭使用低交流電壓，可避免電解作用，并可延長使用周期

　　5、 具有兩只指示燈，可顯示供水及排水狀態

　　三、 注意事項

　　1、 只供垂直安裝

　　2、 電壓波動范圍在±15%以內，電壓要穩定

　　3、 避免安裝在大震動或沖擊場所(可能導致誤動作)

　　4、 不導電的液體不適用本產品，如：汽油、柴油、重油、

　　純水等。

　　5、 所有的極棒需與最長的極棒相差至少50mm以上

　　6、 當液體接觸到電極時，其動作的作罷會因液體種類不同及電源電壓變化而會有變動。

　　7、 為了使電極棒在水中確保不會相互接觸，可以在極棒上纏上膠帶，但必須纏在極棒前端100mm以后的部分。
