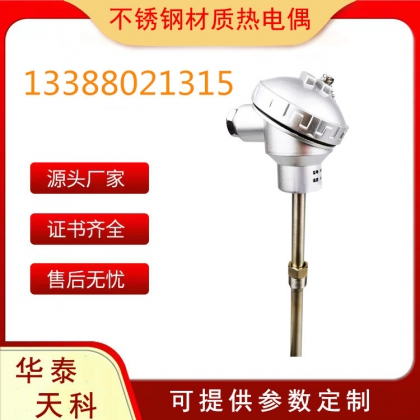

熱電偶是由基準單元、R/V轉換單元、線性電路、反接保護、限流保護、V/I轉換單元等組成。測溫?zé)犭娮栊盘栟D(zhuǎn)換放大后，再由線性電路對溫度與電阻的非線性關系進行補償，經轉換電路后輸出一個與被測溫度成線性關系的4~20mA的恒流信號。

熱電偶的特點：

1、溫度范圍比較大，熱電偶測溫電路采用不同類型的熱電偶，測量范圍可達-200到+2500

2、比較堅固比較耐用，熱電偶屬于耐用器件，抗振動沖擊性能好響應快，因為熱電偶體積比較小，熱容量比較小

3、無自身發熱，由于熱電偶不需要激勵電源，不會自發熱，不會因自發熱而造成測量誤差。

產品參數：

測溫范圍：0~100℃/-200~1600℃

分 度 號：S 、K、E、J、T、N、R、PT1000、Pt100、Cu100、Cu50

保護管材料：1Cr18Ni9Ti

接線盒形式：普通型；防爆型

安裝固定形式：固定螺紋 固定法蘭

熱電偶產品應用：

用于液體、氣體或蒸汽等密閉壓力容器或開口常壓容器內液位高度的連續就地顯示及遠傳。應用與電力、冶金、石油、化工、電站、水處理、食品加工及其它工業場合的應用。

熱電偶和熱電阻的區別

熱電偶與熱電阻均屬于溫度測量中的接觸式測溫，盡管其作用相同都是測量物體的溫度，但是他們的原理與特點都不相同. ?

它的工作原理：易受腐蝕，因為熱電偶由兩種不同的金屬構成，在某些工況下，長時間使用造成腐蝕，所以根據使用條件的不同，可能需要保護措施。

熱電阻是中低溫區常用的一種溫度檢測器。它的主要特點是測量精度比較高，性能比較穩定。其中鉑熱是阻的測量準確度比較高，它應用于工業測溫，標準的基準儀。

與熱電偶的測溫原理不同的是，熱電阻是基于電阻的熱效應進行溫度測量的，即電阻體的阻值隨溫度的變化而變化的特性。因此，只要測量出感溫?zé)犭娮璧淖柚底兓?，就可以測量出溫度。主要有金屬熱電阻和半導體熱敏電阻兩類。

金屬熱電阻的電阻值和溫度一般可以用以下的近似關系式表示，即

Rt=Rt0[1+α（t-t0）]

式中，Rt為溫度t時的阻值；Rt0為溫度t0（通常t0=0℃）時對應電阻值；α為溫度系數。

半導體熱敏電阻的阻值和溫度關系為

Rt=AeB/t

式中Rt為溫度為t時的阻值；A、B取決于半導體材料的結構的常數。

相比而言，熱敏電阻的溫度系數大，常溫下的電阻值高（通常在數千歐以上），但互換性差，非線性嚴重，測溫范圍只有-50~300℃左右，多用于家電和汽車用溫度檢測和控制。金屬熱電阻一般適用于-200~500℃范圍內的溫度測量，其特點是測量比較準確、穩定性比較好、性能比較穩定，在程控制中的應用比較大。
