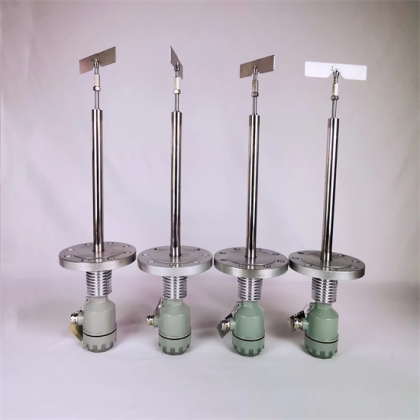

阻旋式料位開關是利用微型馬達做驅動裝置，傳動軸與離合器相連接，當未接觸物料時，馬達正常運轉，當葉片接觸物料時，馬達停止轉動，檢測裝置輸出一接點信號，同時切斷電源停止轉動。阻旋開關是用于固態物料（包括粉狀、塊狀、粒狀、膠狀等）的物位控制器。它具有密封性好、過載能力強、輕便易裝、輸出觸點容量大等優點。對不同比重的物料可通過調彈簧的拉力來實現，其接觸物料部分全為不銹鋼材料。

阻旋式料位開關原理

阻旋式控制器的工作原理是:采用交流微電機經減速后，帶動監測葉片慢速旋轉，當物料的料位上升使葉片的轉動受到阻擋時，檢測機構便圍繞主軸產生旋轉位移。此位移先使一個微動開關動作，發出有料的信號。隨后另一個微動開關動作，切斷微電機的電源使其停止轉動。只要倉內的料位不變，此種狀態便將一直保持下去。當料位下降檢測葉片不受到阻擋時，檢測機構便依靠彈簧拉力恢復原態。先一個微動開關動作，接通電機電源使其旋轉。隨后另一個微動開關動作發出無料信號，只要沒有物料阻擋監測葉片的轉動，此種狀態將一直保持下去。

阻旋式料位開關用途：

阻旋式料位開關用于檢測固態物料（粉裝、顆粒）的料位高度，多用于工業的現場，屬于物位控制設備。其的密封設計、過載保護能力以及簡易的安裝方式，使其廣用于飼料、食品、化工、塑料、建筑、肥料等行業。

阻旋式料位開關安裝注意事項

1、安裝前請確認電源電壓是否與標識上面的電壓一致。

2、阻旋料位開關應避免安裝在進料口，當無法避免時可加裝防護擋板，以保護葉片不受物料沖擊。

3、水平安裝時，接線盒入線口應垂直朝下，電纜固定螺母必須鎖緊，如有條件可加防雨罩等。

4、安裝前確認水平安裝還是垂直安裝。

5、水平安裝時葉片與水平向下呈10～20°的夾角安裝，以減少物料的沖擊。

阻旋料位開關軸承軸套的結構

軸承的結構是分體式的，轉動時是軸承自身內外圈相對運動；而軸套是整體結構的，轉動時是軸和軸套之間相對運動。阻旋料位開關軸承和軸套的結構完全不同。
