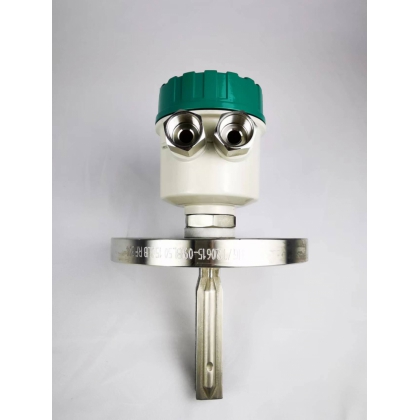

音叉液位開關簡介

　　音叉液位開關是一種采用音叉原理設計的液點液位開關工具，其開關的工作原理是通過壓電晶體的諧振來引起其振動的。當受到物料阻尼作用時，振幅降低且頻率和相位發生明顯變化，這些變化會被內部電子電路檢測到，經過處理后，轉換成開關信號輸出。可以對料罐的高低位進行監測和控制，適用多種液體、粉末、顆粒狀固體。它是在傳感器的感應棒底座，透過壓電晶片驅動音叉棒，并且由另外一壓電晶片接受振動訊號，使振動訊號得以循環，并且使感應棒產生共振。當物料與感應棒接觸時，振動訊號逐漸變小，直到停止共振時，控制電路會輸出電氣接點信號。

天津 分體型音叉物位開關 物位開關供應商 新聞


　音叉液位開關參數：

　　型號：TYCO-76

　　傳感器形式：一體型，分體型

　　測量介質：液體，固體

　　插入長度：0-5m

　　報警誤差：±5mm

　　工作壓力：-0.1-4MPa

　　介質溫度：≤150℃

　　接液材質：PTFE/304/316L

　　電源：24VDC/220VAC

　　輸出：DPDT開關量輸出

天津 分體型音叉物位開關 物位開關供應商 新聞

　　音叉液位開關的原理

　　音叉液位開關是采用壓電器件實現叉體的振動驅動與檢測的。在壓電陶瓷的驅動下，音叉叉體以一定機械諧振頻率振動。當與被測液體發生接觸，叉體的諧振頻率便會明顯降低，振動頻率的變化，直接反應在壓電檢測器件的輸出信號上，再由檢測電路對該振動頻率的變化進行判別并輸出一個開關信號。

　　音叉液位開關的安裝方法：

　　一般來說，音叉液位開關安裝方便，可以按照用戶所需安裝在被測容器的任何位置上，既可水平安裝，也可垂直安裝或傾斜安裝。但為了確保儀表的工作正常，如被測液體較為粘稠時，為避免掛料現象的出現，應將儀表垂直或者傾斜安裝。

　　但無論采取何種方式安裝，一定要避免將音叉液位開關安裝在液體的進出口處，同時確保液位開關的音叉面與介質的運動方向保持平行，以避免音叉受損或誤報警。

天津 分體型音叉物位開關 物位開關供應商 新聞

　　音叉液位開關使用注意事項：

　　1、進料孔不能直接對準音叉，如果無法躲避時，為防止壓實的大塊物料落到音叉上，須在音叉上面大于20cm處設防護板，或加保護罩，以免損壞叉體。如果是風送物料時可設防風板。

　　2、振動強的場合，可用繩索吊裝叉頭。

　　3、不可將儀表設置在陽光直射處，如陽光直射可設一塊隔熱板。

　　4、外殼安裝要使電纜出線孔朝下，并加橡皮圈密封防止水滴滲入殼內。

　　5、使用前先檢查儀表的工作和延時，無誤時方能投入運行。

　　6、儀表要定期檢查，清除叉體上的沉積物。

　　7、接地線要與容器壁或大地良好接觸，接地電阻<2Ω。

　　音叉液位開關主要特點

　　適應性強——被測物料不同的電參數、密度對測量均不產生影響。結垢、攪動、湍流、氣泡、中等粘度、高溫、高壓等惡劣條件對檢測也無影響。

　　免于維護——由于音叉液位開關的檢測過程由電子電路完成，無活動部件，。

　　不需調校——由于音叉液位開關的檢測不受被測介質電參數及密度的影響，所以測量液體都不需現場調校。
