產品特點

尺寸25

端口模式ISO4401-8; NFPA T3.5.1M R1; ANSI B93.7 D09

控制方向和流量的幅度通過模擬指令

主閥芯位置反饋用于低滯后

閥芯重疊

集成放大器

Rexroth力士樂由原博世自動化技術部與原力士樂公司于2001年合并成為博世力士樂公司，屬博世集團全資擁有，但獨立進行業務運作,提供工業液壓，電子傳動與控制，液壓閥，電磁閥，比例閥，截止閥，線性傳動與組裝技術，氣動，液壓傳動服務以及行走機械液壓方面的傳動與控制解決方案。德國Bosch Rexroth博世力士樂是全球先進的傳動與控制專家。力士樂為工業及工廠自動化，行走機械，以及可再生能源等領域的客戶提供傳動，控制與移動解決方案；作為全球超過50萬客戶的共同選擇，力士樂正不斷為客戶提供高質量的電控，液壓，氣動以及機電一體化元件和系統。

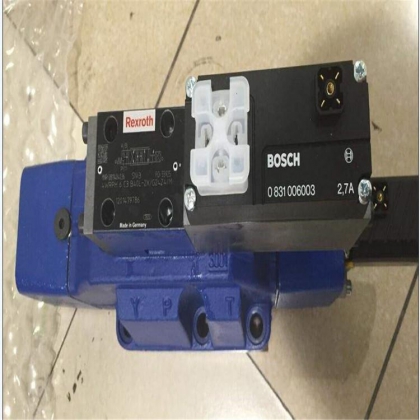

  4WRKE型閥門是二級比例方向閥。它們控制流動方向和流量。主級是受位置控制的，這樣，控制閥芯位置在流量較大的情況下也不會受液動力的影響。這種閥門主要由先導控制閥 (1)、殼體 (8)、主控制閥芯 (7)、蓋（5 和 6）、對中彈簧 (4)、感應式位置傳感器 (9) 和減壓閥 (3) 組成。如果沒有輸入信號，則主控制閥芯 (7) 就會被對中彈簧 (4) 固定在中心位置。蓋（5 和 6）中的兩個控制腔通過控制閥芯 (2) 連接到油箱。主控制閥芯 (7) 通過感應式位置傳感器 (9) 連接到合適的控制電子元件。主控制閥芯 (7) 的位置改變和放大器求和點控制值的改變，都能產生差動電壓。比較控制值和理論值期間，通過電子元件確定可能的控制偏差，并向先導控制閥 (1) 的比例電磁鐵施加電流。電流會在線圈中產生不斷通過推桿來操作控制閥芯的力。通過控制剖面激活的流量會導致主控制閥芯的調整。連接了感應式位置傳感器 (9) 內核的主控制閥芯 (7) 會一直移動，直到理論值與控制值相符。在控制狀態下，主控制閥芯 (7) 處于力平衡狀態并停留在該控制位置?？刂崎y芯行程和控制開口與控制值成比例改變。控制電子元件集成到閥門中。通過對閥門和電子元件進行調節，可以將批量生產設備導致的偏差保持在較低水平。不得讓油箱管路排空運行；在相應的安裝條件下，必須安裝一個預載閥（預載壓力約為 2 bar）
