換向閥,什么是換向閥

換向閥是利用閥芯和閥體間相對位置的不同來變換不同管路間的通斷關系，實現接通、切斷，或改變液流的方向的閥類。它的用途很廣，種類也很多。

對換向閥性能的主要要求是：1）油液流經換向閥時的壓力損失要小(一般0.3MPa)；2）互不相通的油口間的泄漏小；3）換向可靠、迅速且平穩無沖擊。

換向閥按閥的結構形式、操縱方式、工作位置數和控制的通道數的不同，可分為各種不同的類型。

按閥的結構形式有：滑閥式（Spool Valve）、轉閥式(RotaTIonal Valve)、球閥式(Ball Valve)、錐閥式(Cone Valve)。

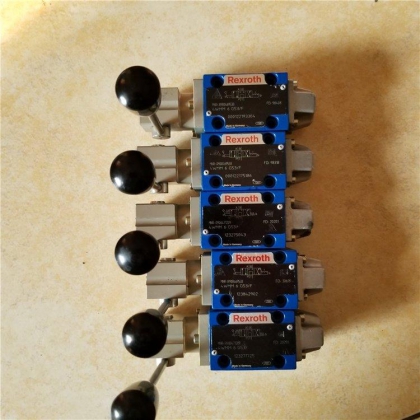

按閥的操縱方式有：手動式(Manually-actuated)、機動式(Mechanically-actuated)、電磁式(Solenoid-actuated)、液動式(Hydraulic OperaTIon)、電液動式(Electro-hydraulic OperaTIon)、氣動式(PneumaTIc Operation)。

按閥的工作位置數和控制的通道數有：二位二通閥（Two-position Two-port Valves）、二位三通閥（Two-position Three-port Valves）、二位四通閥（Two-position Four-way Valves）、三位四通閥（Three-position Four-port Valves）、三位五通閥（Three-position Five-port Valves）等。
  一閥多用，易組成各式系統，結構緊湊。

特別對大流量及非礦物油介質的場合，優點更為突出。

插裝閥基本組件由閥芯、閥套、彈簀和密封圈組成。根據用途不同分為方向閥組件、壓力閥組件和流量閥組件。

二通閥

由一個二位三通電磁滑閥控制方向閥組件控制腔的通油方式，可組成二位二通閥。

三通閥

由兩個方向閥組件并聯而成，對外形成-一個壓力油口、-一個工作油口和一一個回油口。三通插裝閥的工作狀態數取決于先導換向閥的工作位置數。

四通閥由兩個三通閥并聯而成。

疊加閥以板式閥為基礎，每個疊加閥不僅起到單個閥的功能，而且還溝通閥與閥的流道。換向閥安裝在上方，對外連接油口開在下邊的底板上，其他的閥通過螺栓連接在換向閥和底板之間。

換向閥主要由閥體、密封組件、凸輪、閥桿、手柄和閥蓋等零部件組成(圖1)。閥門由手柄驅動，通過手柄帶動閥桿與凸輪旋轉，凸輪具有定位驅動與鎖定密封組件的開啟與關閉功能。手柄逆時針旋轉，兩組密封組件分別在凸輪的作用下關閉下端的兩個通道，上端的兩個通道分別與管道裝置的進口相通。反之，上端的兩個通道關閉，下端兩個通道與管道裝置的進口相通，實現了不停車換向。
