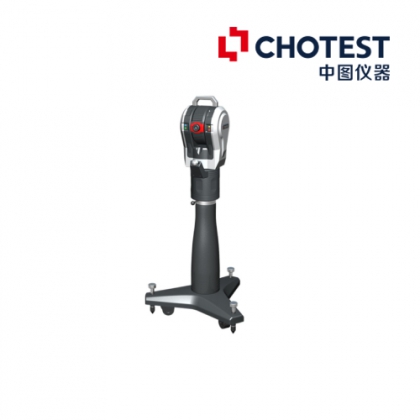

中圖儀器國產三維激光跟蹤儀品牌將干涉測長的及時修正速度與絕對測距功能相結合，保證測量精度，并實現擋光恢復。在斷光時會在小范圍內自動搜索到目標球，完成斷光續接，自動鎖定目標球，全過程不需人為操作，提高測量效率。是一種空間大尺寸三維坐標精密測量的先進幾何量?jī)x器。

技術參數

產品型號：GTS
產品名稱：激光跟蹤儀
測量范圍：*大測量半徑50米，水平方向±310°，垂直方向-145°～+145°
干涉測距精度：±0.5μm/m
絕對測距精度：±10μm（全程）
水平儀精度：±2.0"
目標自鎖距離：40m
主要特點：測量精準、斷光自動鎖定目標球
生產企業：深圳市中圖儀器股份有限公司
注釋?zhuān)焊嘣敿?xì)產品信息，請聯系我們獲取

激光跟蹤儀系統由 PC、控制主機、跟蹤站、目標鏡等組成。中圖儀器國產三維激光跟蹤儀品牌集合了精密機械技術、計算機及控制技術、激光干涉測距技術、光電探測技術、現代數值計算理論等各種先進技術，對空間運動目標進行跟蹤并實時測量目標的空間三維坐標。它具有高精度、效率高、實時跟蹤測量、安裝快捷、操作簡便等特點，可以對靜止的空間目標進行高精度三維測量，還可以對運動的目標進行跟蹤測量，是大尺寸精密測量的主要手段。

三維空間尺寸測量軟件功能豐富

（1）測量軟件系統可在Windows 操作系統上運行，具有圖形顯示模塊，以圖形的方式顯示數據及測量結果。
（2）具有數據分析功能：可利用靜態和連續采點的方式采集數據，可直接測量得到點、線、圓、平面、柱、球、圓錐等，提供點線面、兩點以及*佳擬合等創建坐標系的方式，并可對坐標進行平移、旋轉等操作。
（3）測量軟件可用坐標定位創建3D數據；
（4）具有圖形顯示功能提供2D和3D視圖，可對圖形進行平移，旋轉、縮放操作，提供多種圖形文件接口，可直接進行測量值與設計值比較。
（5）檢驗結果及報告可以文件或圖形形式在線記錄下來或打印出來。
（6）可實現幾何元素的評價，包括：直線度、平面度、圓度、圓柱度、圓錐度以及圓環和球面等。實現相對基準幾何要素真實位置度的評價：平行度、垂直度、角度、位置度、同軸度、同心度等。


機械制造業要走上高質量發展道路離不開精密測量手段。中圖儀器國產三維激光跟蹤儀品牌，具有自主知識產權，為軌道交通、汽車制造、焊工航天、能源重裝等大型工業行業提供有力地測量技術。
