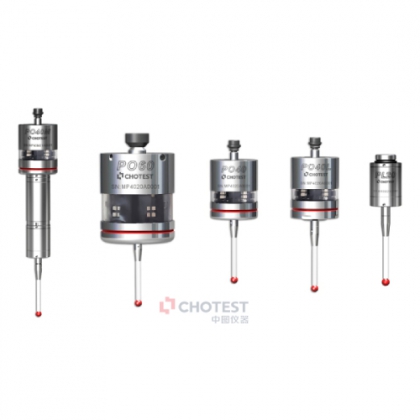

中圖儀器PO系列
機床在線檢測測頭可安裝在CNC加工中心、數控磨床等大多數數控機床上，能提高其相應的加工精度、效率和降低加工成本，是一種工業機床測量設備。采用的是穩定的3點觸發結構設計，在測頭的內部有一個觸發機構，當測針受外力作用產生徑向或軸向移動時，觸發機構觸發，測頭內部的電路向接收器發出觸發信號，接收器將信號傳送給數控機床，獲得機床各軸位置坐標，再根據不同測量點的數據，計算出需要測量結果。
產品參數
產品型號：PO系列
產品名稱：紅外觸發測頭
信號傳輸類型：無線電信號/線纜直連
工作距離：10m
開啟方式：M代碼
限制轉速：*大1000轉/分
單項重復觸發精度2δ：1μm，2μm
觸測方向：±X/±Y/﹢Z
*大越程極限：XY：12.5mm，+Z：6mm
XY觸發力50mm測針：0.3N～1.6N可調
Z觸發力/N：3.5N-14N可調
生產企業：深圳市中圖儀器股份有限公司
PO系列
機床在線檢測測頭的觸發機構是一個機械和電子技術結合的精密裝置。這個機構保證了測針每次觸發后，能夠自動回到原來的位置，其回位誤差<1um。正是由于觸發機構具有這種精確的復位功能，使得測頭可以作為高精度的測量工具進行連續測量工作。
產品優勢
1.高重復精度：?jiǎn)蜗蛑貜?fù)精度<1μm。
2.超長待機時間：采用一次性電池，方便更換，長六個月不換電池。
3.全包圍式吸能設計：360°全包圍式吸能設計，操機出現意外時，緩沖主軸沖擊力。
4.高等級防護設計：測頭、接收機本體防護等級達到IP68。
5.組合式診斷LED指示燈：實時、準確顯示測頭當前工作狀態。
在數控機床上用中圖儀器的PO系列
機床在線檢測測頭進行測量時，測頭實際上是這種“測量裝置”（測頭+機床）的一部分，它在測量過程中承擔著通過與工件精確接觸來確定測量點的坐標、發出指示信號、保證測量結果精確和測量操作方便、迅速、安全、可靠的作用。
中圖儀器經過十多年在幾何量測量領域的潛心研究，設計制造了Super View系列白光干涉儀、GT系列激光跟蹤儀、SJ6000系列激光干涉儀、SJ5100系列高精度測長機、SJ5700系列輪廓測量?jī)x、SJ5200系列螺紋綜合測量機、SJ2000系列指示表自動檢定儀等眾多測量、計量設備。從納米級的微觀形貌檢測到百米級的大尺寸高精度測量，為用戶提供精密測量解決方案。
目前，中圖儀器的產品已廣泛應用于計量質量檢測機構、汽車、航空航天、機械制造、半導體加工、3C電子等行業，參與制定了多項國家標準，為中國儀器在精密測量、計量檢測領域的技術進步做出了應有的貢獻。
