行程20 mm

? SKD32...: 工作電壓為 AC 230 V , 三位控制信號 ? SKD82...: 工作電壓為 AC 24 V, 三位控制信號 ? SKD62: 工作電壓為 AC 24 V, DC 0…10 V 閥位信號 ? SKD62U: 工作電壓為 AC 24 V, 閥位信號為 DC 0...10 V/ 4...20 mA ? 符合德標 DIN 32 730，帶有或不帶有彈簧復位功能 ? 可通過附加輔助開關、電位計、行程限位器、閥桿加熱元件和行程逆變器來增強功能性 ? 調節力量可達 1000 N ? 直接安裝不需其他附件 ? 有人工調節和位置指示功能 ? SKD...U通過UL （美國電器質量標準）認證

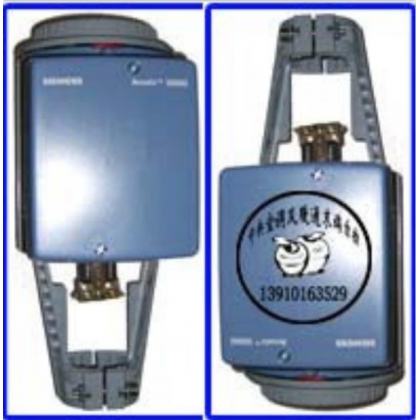

西門子(SIEMENS)電動-液壓閥門執行器SKD32...SKD62...SKD82...用途 用于二通閥和三通閥VVF...，VVG…，VPF…，VXF…，和VXG... 系列型號的閥門執行器，驅動行程為20mm ? 應用領域符合 IEC 721-3-3 （國際電工委員會721-3-3規定） 3K5 類 ? 環境溫度: -15...+50 °C ? 閥內介質溫度: -25...+140 °C >140 °C: 要求使用SKB…執行器 <0 °C: 要求使用閥桿加熱元件ASZ6.5



西門子(SIEMENS)電動-液壓閥門執行器SKD32...SKD62...SKD82...功能 ? Y1 端有電壓: 液壓油泵從吸油腔將油壓入液壓腔，從而推動閥桿收縮，打開閥門。 SKD32…，SKD82… 三位控制信號 ? Y2 端有電壓: 旁通閥打開，液壓油在執行器彈簧的彈力作用下，能從液壓腔經旁路閥反回到吸油腔，閥桿伸出，閥門關閉。 ? Y1/Y2端無電壓: 執行器和閥門保持原來的行程和位置。 ? 帶有彈簧復位功能的SKD32.51..., SKD32.21...和 SKD82.51 執行器，斷電時，第二個旁通閥打開。在彈簧的作用下，執行器回到0%閥位，閥門關閉。以上均符合德國工業標準 DIN 32 730的安全要求。 閥門的開關功能主要匹配于執行器的三位控制信號，但是也有帶AC 24 V 工作電壓的中間電路和DC 0…10 V 或 4…20 mA 閥位信號 SKD62…，SKD62U… 閥位信號為DC 0…10 V或DC 4…20 mA SKD62執行器帶有工廠安裝的復位彈簧。例如一旦失去閥位信號或工作電壓，閥門執行器會回到0% 的閥位上。 SKD62U執行器可由 DC 0...10 V或 DC 4...20 mA 位置信號驅動。另外，它們都通過UL （美國電器質量標準）認證。 通過電路板上的選擇開關可實現VVF..., VVG…, VXF…, VXG…和 VPF...的"等百分比" 流量特性轉換成"線性"流量特性。發貨時，上述型號執行器為 等百分比流量特性。





西門子(SIEMENS)電動-液壓閥門執行器SKD32...SKD62...SKD82...型號 工作 控制類型 彈簧復位 運行時間 電壓 (閥位信號) 功能 時間 開啟 關閉 SKD32.50 AC 230 V 3-位 無 -- 120 秒 120 秒 SKD32.51 有 8 秒 SKD32.21 有 8 秒 30 秒 10 秒 SKD82.50 AC 24 V 無 -- 120 秒 120 秒 SKD82.51 有 8 秒 SKD62 DC 0…10V 有 15秒 30 秒 15 秒 標準版本 型號 工作 控制類型 彈簧復位 運行時間 電壓 (閘位信號) 功能 時間 開啟 關閉 SKD82.50U AC 24V 3-位 無 -- 120秒 120秒  SKD82.51U 有 8 秒 SKD62U DC 0…10 V 或 DC 4…20mA 有 15 秒 30 秒 15 秒
