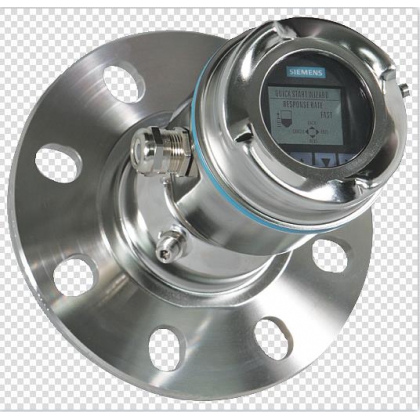

西門子LR560系列7ML5440雷達液位計
2 線制，78GHz 連續調頻波雷達物位計 SITRANS LR560，
用于料 倉內固體介質物位連續監測，測量范圍可達 100m。
西門子LR560系列7ML5440雷達物位計的產品特點
堅固的不銹鋼外殼設計，適于工業應用
78GHz 高頻可提供超窄波束角，避免安裝立管產生的噪聲，并 可在傾斜物料表面獲得良好反射
瞄準器可幫助波束對準特定的區域，例如錐形排放區
平面天線可有效防止物料黏附
針對極度黏附的固體粉料有吹掃連接可實現自清潔
本地顯示界面可進行現場編程和診斷
LR560系列雷達液位計7ML5440-0HB00-0AC2的應用
SITRANS LR560 即插即用的性能是大多數固體應用的理想選擇，
包括極度粉塵和高溫應用，zui高溫度可達 200 °C。*的設
計允許使用本安型紅外手操器無需開蓋、按鍵即可進行安全、簡 單的本地編程。
SITRANS LR560 包括可選的圖形化本地顯示界面，可改進設置和 操作，使用可視化快速啟動向?qū)Ш突夭ㄇ€做診斷支持?？焖賳?動向?qū)Э蓪?shí)現簡單啟動，只需設置幾個參數，可實現基本操作。
SITRANS LR560 幾乎可以測量所有固體物料，測量范圍可達 100m。
---關鍵應用：水泥粉料，塑料粉末 / 顆粒，谷物，煤倉，木屑， 飛灰
技術規格
操作模式
測量原理----------- 雷達物位計
頻率 ---------------78GHz FMCW
zui小測量范圍 ----------距傳感器參考點 400mm
zui大測量范圍 1)-------- 40m 型 ----- 100m 型
輸出
模擬輸出-------- 4-20mA
通訊------------HART --可選：PROFIBUS PA --可選：Foundation Fieldbus
故障安全---------可編程設置為高、低或不變 （回波丟失） ---- NE43 可編程
性能（根據參考條件 IEC60770-1）
zui大測量誤差 （包括滯后和非重復性）------zui大 25mm 或量程的 0.25%，從zui 小測量距離到滿量程
額定工作條件（根據參考條件 IEC60770-1）
安裝條件
安裝位置 ----------室外 / 室內
環境條件（外殼）
環境溫度---------- -40 ~ 80 °C
安裝類別----------- I
污染等級 ---------4
介質條件
介電常數-------------- > 1.6
工藝溫度
40m 型------------ -40 ~ 100 °C
100m 型------------ -40 ~ 200 °C
設計
外殼
- 結構------------- 316L/1.4404 不銹鋼
- 電纜入口 M20 x 1.5，或 1/2'' NPT
- 平面天線材質 --- 40m 型：PEI ---100m 型：PEEK
防護等級---------- NEMA 4X, NEMA6, IP68 ( 防水電纜 接頭 )
重量-------------- 3.15kg，包含 3'' 法蘭
可選的現場顯示界面--------- 圖形化 LCD，棒狀圖代表物位
過程連接
通用平面型法蘭 2）-------- 3,4,6'' /80,100,150mm， 304 不銹鋼
通用平面型法蘭 2）--------- 3,4,6''/80,100,150mm， 316L/1.4404 或 316L/1.4435 不銹鋼
瞄準器型法蘭 2）-----------3,4,6''/80,100,150mm，鋁， 聚酯粉末噴涂
吹掃接口------------1/8'' NPT
電源
4-20mA/HART ---------------24VDC（zui大30VDC，zui大550Ω 負載）
PROFIELDBUS PA/Foundation Fieldbus ----------13.5mA，9 ~ 32V DC，根據 IEC 61158-2
標準和認證
通用認證------------- CSAUS/C，CE，F(xiàn)M
無線電認證------- 歐洲（R&TTE），F(xiàn)CC，加拿大工業， C-TICK
危險區域認證
- 歐洲
- 歐洲 / 國際 ATEX II 3G EX nA/nL IIC T4 Gc ATEX II 1D，1/2D，2D， IECEx SIR 09.0149X，Ex ta IIIC T139 °C Da
- US/ 加拿大
- 中國
FM/CSA Class II，Div.1,Groups E,F,G Class III T4， FM/CSA Class I，Div.2，Groups A， B，C，D，T4 NEPSI Ex nA IIT4 Ex nL IICT4 DIP A20TA, T139 °C IPG8
編程
西門子本安型紅外手操器 紅外手操器
- 認證------------- IS 型： ATEX II 1GD Ex ia IIC T4 Ga Ex iaD 20 T135 °C Ta=-20 ~ 50 °C CSA/FM Class I，II 和 III，Div.1， Gr.A-G，T6 Ta=50C
手持通訊器-------------- HART 通訊器 375/475
PC ---------------------SIMATIC PDM，AMS，PCATware
顯示（本地）--------- 圖形化本地顯示界面，含快速啟動 向?qū)Ш突夭ㄇ€
SITRANS LR 560 2 線制，78GHz 連續調頻波雷達物位計， 可用于料倉中固體料位連續監測，測量范 圍 100m。 -----7ML5440
訂貨號:
7ML5440-1HB00-0AA2-ZY15 7ML5440-0HB00-0AC2
