表面粗糙度是表面微觀幾何特征，是構成物體的表面原始形貌特征因素之一。表面二維形貌特征的分析與評定通常是對粗糙度參數進行的評定，通常把小于lmm波距的形貌特征歸結為表面粗糙度，而波距在1 ~10mm之間的定義為表面波紋度，大于10mm的則屬于目測可知的宏觀幾何形狀特征。
表面粗糙度不僅影響零件的耐磨性、穩定性、抗腐蝕性，對零件的外觀、測量精度、表面光學性能、導電導熱性能和膠合強度等也有著不同程度的影響。此外，表面粗糙度對零件的測量精度、外觀、鍍涂層、導熱性和接觸電阻、反射能力和輻射性能、液體和氣體流動的阻力、導體表面電流的流通等都會有不同程度的影響。

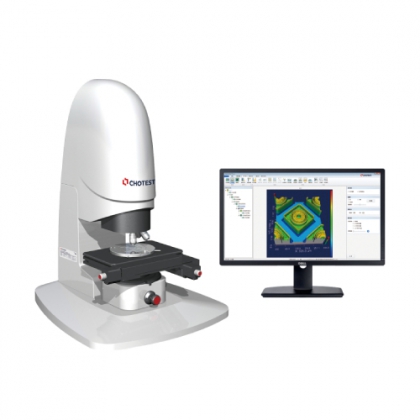

中圖儀器研發生產的SuperView W1
光學式表面粗糙度輪廓儀，是以白光干涉技術原理，對各種精密器件表面進行納米級測量的儀器，通過測量干涉條紋的變化來測量表面三維形貌，專用于精密零部件之重點部位表面粗糙度、微小形貌輪廓及尺寸的非接觸式快速測量。
產品參數
技術指標
測量表面粗糙度步驟：
1、將樣品放在置物臺鏡頭下方；
2、檢查電機連接和環境噪聲，確認儀器狀態；
3、使用操縱桿調節Z軸，找到樣品表面干涉條紋；
4、完成掃描設置和命名等操作，點擊開始測量；
5、進入數據處理模塊，點擊校平，平面樣品采用默認校平，點擊右下角應用保存操作；
6、進入分析工具模塊，點擊參數分析，直接獲取面粗糙度數據，點擊右側參數標準可更換參數標準、增刪參數類型；
7、如果想獲取線粗糙度數據，則需提取剖面線；
8、進入數據處理界面，點擊提取剖面圖標，選擇斜線，沿垂直于紋理方向提取剖面線；
9、進入分析工具界面，點擊參數分析圖標，點擊右側參數標準，勾選所需線粗糙度相關參數，即可獲取線粗糙度Ra數據。
針對完成樣品超光滑凹面弧形掃描所需同時滿足的高精度、大掃描范圍的需求，中圖儀器光學式表面粗糙度輪廓儀的復合型EPSI重建算法，解決了傳統相移法PSI掃描范圍小、垂直法VSI精度低的雙重缺點。在自動拼接模塊下，只需要確定起點和終點，即可自動掃描，重建其超光滑的表面區域，不見一絲重疊縫隙。
