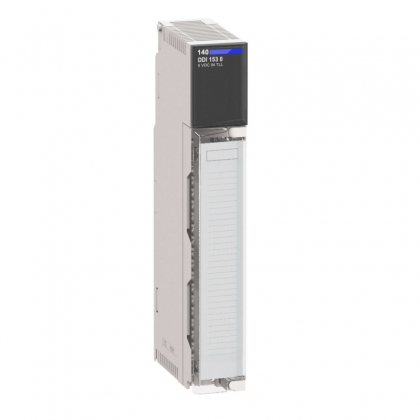

140DDI35310 Schneider Electric 圖片
滾動圖像以放大
查看所有照片和視頻
140DDI35310 Schneider Electric 圖片
140DDI35310
Green premium brand logo
離散量輸入模塊 Modicon Quantum - 32 I - 24 V 直流
顯示更多特色
我要采購
聯系支持人員
添加到我的產品中
對比
產品參數表
用戶指南
CAD文檔
產品特性
文檔
技術常見問題解答
附加信息
主要信息
產品系列
Modicon Quantum 自動化平臺
產品類型
低壓直流離散量輸入模塊
離散量輸入數量
32
補充信息
通道配置
4
邏輯輸入
負 (源)
離散量輸入電壓
24 V DC
輸入電壓限制
19.2...30 V
電壓狀態1擔保
-30...-15 V 直流
電壓狀態0擔保
-5...0 V 直流
當前狀態保證1
>= 2.5 mA 在 Us = - 14 V
當前狀態保證0
<= 0.5 mA
地址需求
2 輸入字
輸入阻抗
2400 ?
maximum leakage current
200 mA 在 Us = 5.5 V 和Uin = 4 V
較大輸入
30 V 連續
50 V 在 1 ms 內衰減脈沖
響應時間
<= 1 ms 狀態從0到1
<= 1 ms 狀態從1到0
保護類型
通過有限電阻實現輸入保護
功率消耗
1.5 W + （0.26 x 通電點的數目）
組與總線之間的絕緣
1780 Vrms 持續 1 分鐘
組之間的絕緣
500 Vrms 持續 1 分鐘
本地信號指示
1 個LED (綠色)總線通信進行中 (活動):
1 個LED (紅色)檢測到外部故障 (F):
32LED (綠色)輸入狀態 ( 1 到 32):
標識
CE
需求總線電流
330 mA
模塊分類
標準
產品凈重
0.3 kg
環境
符合標準
UL 508
CSA C22.2 No 142
產品認證
RINA
GOST
FM , 1類, 2分類
C-Tick
RMRS
抗靜電放電
4 kV contact conforming to IEC 801-2
8 kV 廣播 符合 IEC 801-2
抗電磁域
10 V/m 80…2000 MHz 符合 IEC 801-3
運行溫度
0…60 °C
貯存環境溫度
-40…85 °C
相對濕度
95 % without condensation
工作海拔
<= 5000 m
包裝單位
包裝1的單位類別
PCE
個/公斤
1
包裝重量
410 g
包裝1高度
4.7 cm
包裝1寬度
16.4 cm
包裝1長度
31.3 cm
包裝2的單位類別
S03
包裝2的數量
7
包裝2重量
3.37 kg
包裝2高度
30 cm
包裝2寬度
30 cm
包裝2長度
40 cm
可持續性
產品類型
Green Premium 產品
REACh法規
REACh 聲明
REACh（不含 SVHC）
是
歐盟ROHS指令
主動合規性（超出歐盟 RoHS 法定范圍的產品）
歐盟ROHS聲明
無汞
是
RoHS 豁免信息
是
中國 ROHS 管理辦法
中國 ROHS 聲明
環境披露
產品環境文件
流通資料
產品使用壽命終期信息
WEEE
該產品必須經特定廢物回收處理后棄置于歐盟市場，絕不可丟棄于垃圾桶中。
合同保修
保修單
18 months
文檔
語言
全部語言
中文
英文
法文
用戶指南
格式
大小
日期
添加至我的文檔
使用 EcoStruxure™ Control Expert 的 Quantum - 離散量和模擬量 I/O , 參考手冊 (版本 13)
PDF
7 MB
18-12-1
CAD
Analog I/O module (版本 1.0)
ZIP
626 KB
09-4-29
Quantum discrete I/O (版本 1.0)
ZIP
133.1 KB
08-6-13
證書
HazLoc_cCSAus_225844_70108543_Quantum_may2017 (版本 1.0)
PDF
363.5 KB
17-5-9
REACh 聲明
140DDI35310 : 離散量輸入模塊 Modicon Quantum - 32 I - 24 V 直流
PDF
195.3 KB
21-3-6
中國 ROHS 聲明
140DDI35310 : 離散量輸入模塊 Modicon Quantum - 32 I - 24 V 直流
PDF
195.3 KB
21-3-6
歐盟ROHS聲明
140DDI35310 : 離散量輸入模塊 Modicon Quantum - 32 I - 24 V 直流
PDF
195.3 KB
21-3-6
技術常見問題解答
Modicon Quantum 140DDI35310
搜索
140DDI35300模塊是該接NPN還是PNP型傳感器?
140 DDI 35300模塊是接PNP型的傳感器, 140DDI35310 模塊是接NPN型的傳感器.
