| 產品系列 |

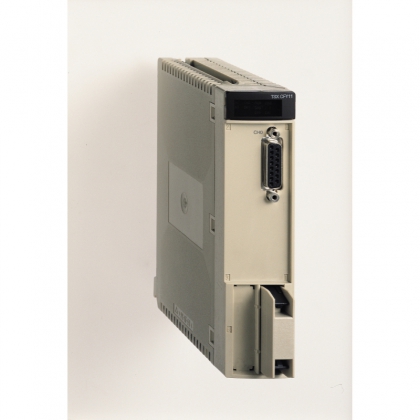

Modicon Premium 自動化平臺
|
|
|---|---|---|
| 產品類型 |
運動控制模塊
|
|
| 應用領域 |
用于步進電機
|
|
| 軟件授權 |
Unity Pro
|
| I/O 模塊化 |
1 軸
|
|
|---|---|---|
| maximum pulse frequency |
187 kHz
|
|
| 功耗W |
3.8 W
|
|
| 輸入類型 |
電流阱 輔助輸入 符合 EN/IEC 61131 類型 2
電阻性 放大器輸入 |
|
| 離散量輸入邏輯 |
負 適用 放大器輸入
正 適用 輔助輸入 |
|
| 輸入電壓 |
24 V 7 mA 輔助輸入
5 V 4.5 mA 放大器輸入 |
|
| 輸入電壓限制 |
19...30 V 輔助輸入
|
|
| 電壓狀態1擔保 |
< 2 V 適用 放大器輸入
>= 11 V 適用 輔助輸入 |
|
| 當前狀態保證1 |
>= 6 mA (輔助輸入)
|
|
| 電壓狀態0擔保 |
<= 5 V 適用 輔助輸入
> 3.6 V 適用 放大器輸入 |
|
| 當前狀態保證0 |
<= 2 mA (輔助輸入)
|
|
| 輸入阻抗 |
3400 ? 適用 輔助輸入
|
|
| 輸入抗干擾度 |
< 250 µs 輔助輸入 用于自導性凸輪和事件輸入
15...30 µs 放大器輸入 用于步進輸入損耗 3000...10000 µs 輔助輸入 用于限位開關,急停和外停輸入 3000...16000 µs 放大器輸入 用于放大器故障輸入 |
|
| 電源監測 |
0…14 V 輔助輸入 故障狀態
18…24 V 輔助輸入 在 OK 狀態 |
|
| 最大探測時間 |
< 30 ms 輔助輸入 從故障到正常運行狀態
> 1 ms 輔助輸入 從正常運行到故障狀態 |
|
| 輸入兼容 |
帶2線/3線傳感器 適用 輔助輸入
|
|
| 輸出類型 |
開放式集電器PNP 制動輸出 符合 EN/IEC 61131-2
RS422，兼容TTL 5 V集電極開路NPN 放大器輸出 |
|
| 輸出微分電壓 |
+/- 2 V <= 100 ? 放大器輸出
|
|
| maximum output short-circuit current |
150 mA 適用 放大器輸出
|
|
| 可允許通用模式電壓 |
7 V 放大器輸出
|
|
| maximum permissible differential voltage |
12 V 放大器輸出
|
|
| 輸出電壓 |
24 V DC 19...30 V 制動輸出
|
|
| 額定輸出電流 |
0.5 A <0.3 mA 0.625 A 制動輸出
|
|
| maximum voltage drop |
<1 V 在開啟狀態 適用 制動輸出
|
|
| switching time |
< 0.25 ms 適用 制動輸出
|
|
| 輸出兼容性 |
正邏輯DC 輸入 (電阻 <= 15 kOhm) 適用 制動輸出
|
|
| 短路保護 |
熱脫扣 通過程序或者自動 制動輸出
|
|
| 輸出過載保護 |
限流器 制動輸出
|
|
| 輸出過壓保護 |
齊納二極管 制動輸出
|
|
| 反極性保護 |
制動輸出: 電源逆向安裝二極管
|
|
| 速度曲線路徑 |
梯形
|
|
| 操作模式 |
關閉
手動 直驅模式 自動 |
|
| 檢查 |
傳感器電源
放大器, 限位開關, 緊急停機 短路 (每個通道一個信號位) 軟件正確地執行位置的限制，步驟丟失 參數有效期 指令的一致性 |
|
| 可選指令 |
升壓
剎車 |
|
| 本地信號指示 |
1 個LED (綠色)模塊操作 (RUN):
1 個LED (紅色)外部故障 (I/O): 1 個LED (紅色)內部故障, 模塊故障 (ERR): 2 LED (綠色)軸診斷可用 (CH.): |
|
| 電氣連接 |
1 個連接器 HE-10, 20 針
1 個連接器 SUB-D 15 |
|
| 電流消耗 |
510 mA 在…上 5 V 直流
50 mA 直流 |
|
| 模塊分類 |
標準
|
|
| 產品凈重 |
0.44 kg
|
| 運行溫度 |
0…60 °C
|
|
|---|---|---|
| 貯存環境溫度 |
-25…70 °C
|
|
| 相對濕度 |
5…95 % 無冷凝
|
|
| 工作海拔 |
<= 2000 m
|
| 包裝1的單位類別 |
PCE
|
|
|---|---|---|
| 個/公斤 |
1
|
|
| 包裝重量 |
462 g
|
|
| 包裝1高度 |
5.5 cm
|
|
| 包裝1寬度 |
18 cm
|
|
| 包裝1長度 |
26 cm
|
|
| 包裝2的單位類別 |
S04
|
|
| 包裝2的數量 |
12
|
|
| 包裝2重量 |
6.271 kg
|
|
| 包裝2高度 |
30 cm
|
|
| 包裝2寬度 |
40 cm
|
|
| 包裝2長度 |
60 cm
|
