H型鋼數控拼焊矯-鋼結構自動組立矯正一體機
拼焊矯一體機是對H型鋼進行拼裝、焊接、矯正的設備。采用參數化人機界面,可方便地設置加工規格及各項工藝參數的設定；
1、顯著提高了生產效率
2、2、提高了單位平方產出
3、 3、對稱施焊，變形量小
4、 4、總線控制，參數可調，生產數據共享。

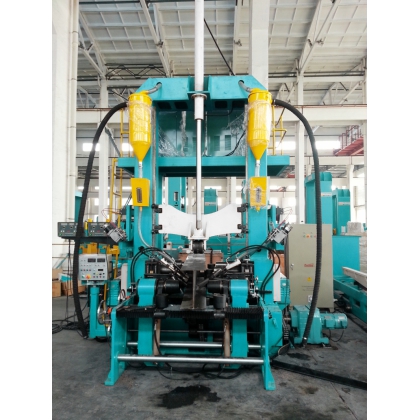

H型鋼拼焊矯一體機
名稱 參數
適用于H型鋼截面 ?
翼板寬度 200-800mm
翼板厚度 6-60mm
腹板高度 200-1800
腹板厚度 6-50mm
型鋼長度 2000-12000mm
焊接形式 雙絲平角焊
焊接速度 400-1500mm（可調）
數控拼焊矯主要有以下部件組成：
1前端預定位裝置
2主機部分（a主機主要由組立拼裝部分（主傳動輥動力部件、上門架下壓裝置、腹板夾緊裝置、翼板夾緊裝置、液壓對齊裝置等組成）；b焊接部分（雙絲焊槍上下左右調節機構、焊槍傾斜跟蹤機構、焊槍裝夾機構、焊劑自動回收輸送一體機、雙絲雙弧埋弧焊機等組成）；c翼緣矯正部分（矯正副傳動托輪機構、翼板左右夾緊機構、）），
3輸出滾道，
4數控電器控制部分，
5液壓系統等組成。
