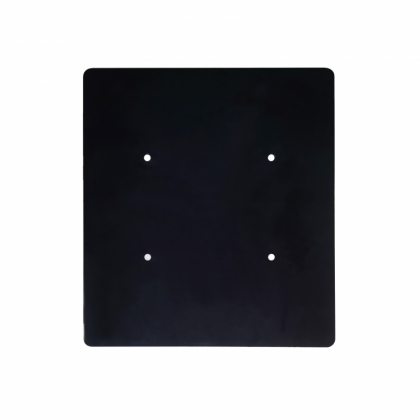

KEZLIY科智立JY-L81系列是基于射頻（RFID）識別技術的面板式電子耳標識讀器，又稱為電子耳標閱讀器或電子耳標讀卡器，集控制器、放大器和天線于一體，穩定耐用。
采用了RFID低頻半雙工（HDX）/全雙工（FDX-B）雙格式無源射頻技術。該識讀器符合ISO 11784/5國際標準協議，工作頻率134.2KHz，穿透性強，穩定性高，可遠距離識讀利拉伐、安樂福Allflex所有電子耳標及國產低頻電子耳標。
自帶32級自動調諧電路，在電源恢復狀態下的自動調諧功能是該識讀器的一大特色，簡化了起始安裝過程，確保在各種條件下能夠自動調節最佳距離來進行連續操作；在不斷變化的環境條件下，自動調節功能使得安裝簡易，性能最佳。識讀器具有同步功能，附近同時使用多個識讀器也能確保穩定工作，不受干擾，具有接收靈敏度高、性能穩定、可靠性強的特點。支持標準MODBUS RTU工業總線協議，方便組網通信，波特率最高可配置 115200，滿足高速率、遠距離傳輸要求。廣泛應用于：電子飼喂站、自動化飼喂槽、盤點通道、稱重臺點數、牲畜門禁等。
性能指標：
◆ 工作電壓：12-36V
◆ 功率：≤12 W
◆ 電路保護：帶極性保護和過壓保護（最大60V）
◆ 工作頻率：134.2KHZ
◆ 最大識別距離：80cm
◆ 支持標簽類型：HDX、FDX-B
◆ 通信接口：RS232 、RS485
◆ 工作濕度：10－90% RH (不結露)
◆ 工作溫度：-25 ℃ ~ 70 ℃
◆ 防護等級：IP65
◆ 外殼材質：抗倍特板（阻燃、耐腐蝕）
◆ 外觀尺寸：600*400*18mm、320*290*18mm
◆ 安裝方法：M6*35螺絲，6處或4處安裝孔
紅色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ VCC 12V ~36V
粗黑：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ DNG
綠色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ RS232 TX
藍色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ RS232 RX
棕色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ 信號地
橙色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ 485-A
黃色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ 485-B
紫色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ 同步S1
灰色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ 同步S2
直出散線型九芯電纜一根，線材約1.5米，出線定義以標簽說明為準，見識讀器背面。
紅色LED：電源指示燈；
綠色LED：讀取提示燈；
讀卡器接上電源后，紅色LED長亮，讀卡器進入自動調諧狀態并根據工作環境對自身參數進行調諧。讀卡器檢測到RFID標簽存在時，解碼成功后綠色LED點亮，同時通過RS232/485 接口把數據傳輸?shù)浇邮掌鳌?/p>
|
系列號 |
型號 |
規格尺寸 |
通訊協議 |
|
JY-L81系列 |
JY-L81-6040 |
600*400*18mm |
MODBUS RTU |
|
JY-L81-3229 |
320*290*18mm |
MODBUS RTU |
讀取設備型號:JY-L81-3229:
|
形狀 |
型號 |
尺寸 |
讀取距離 |
描述 |
|
|
JY-DT006 |
Φ30*15mm |
0-500mm |
FDX-B閉孔動物耳標 |
|
|
JY-DT006-HDX |
Φ30*15mm |
0-650mm |
HDX閉孔動物耳標 |
|
|
JY-DT007 |
Φ30*15mm |
0-500mm |
FDX-B通孔動物耳標 |
|
|
JY-DT007-HDX |
Φ30*15mm |
0-650mm |
HDX通孔動物耳標 |
|
|
JY-DT212 |
Φ2*12mm |
0-250mm |
FDX-B玻璃管標簽 |
|
|
JY-DT315 |
Φ3*15mm |
0-300mm |
HDX玻璃管標簽 |
|
名稱 |
型號 |
功能 |
說明 |
|
低頻讀寫器 |
WT9002 |
對HDX標簽編碼 |
改寫SIC7900 / 7999 / 279芯片標簽數據 |
|
低頻讀寫器 |
JY-L8632 |
對FDX-B標簽編碼 |
改寫EM4305芯片標簽數據 |
1) 識讀器不建議直接安裝在金屬面上，可通過塑料間隔柱、長螺絲或者定做支架調節與金屬面的距離。
2) 識讀器感應面不可用金屬材料遮擋或包圍，識讀器的側面距離金屬結構的距離應該大于20mm。
3) 識讀器應該盡量遠離電機馬達、變電站等容易產生電磁干擾的設備。
4) 識讀器周邊其他設備的電磁輻射，有可能降低識讀器的靈敏度或?qū)е伦x取失敗，對于容易產生電磁輻射的 設備應采用適當?shù)钠帘屋椛浯胧?/p>
5) 識讀器朝向電子耳標安裝，電子耳標能處于感應面的中心位置感應面與電子耳標盡量保持水平位置，避免 傾斜。
6) 識讀器與電子耳標之間的距離，建議控制為最大感應距離的10%到70%。
7) 識讀器一次只能讀取一個電子耳標。
● 開發預備知識
JY-L81系列識讀器將盡可能提供全面的開發模板、驅動程序和應用說明文檔以方便用戶使用，但也需要用戶熟悉自己設計產品所采用的硬件平臺及C語言相關知識。
● EMI與EMC
JY-L81系列識讀器機械結構決定了其EMI性能必然與一體化電路設計有所差異。本系列識讀器的EMI性能滿足絕大部分應用場合，用戶如有特殊要求，必然事先與我們聯系。
JY-L81系列識讀器的EMC性能與用戶地板的設計密切相關，尤其是電源電路、I/O隔離、復位電路，用戶在設計底板時必須充分考慮以上因素。我們將努力完善識讀器的電磁兼容性，但不對用戶最終應用產品的EMC性能提供任何保證。
● 修改文檔的權利
廣州健永信息科技有限公司保留任何時候在沒有事先聲明的情況下對JY-L81系列識讀器相關文檔修改的權利。
|
|
|
|
|
|
|
|
