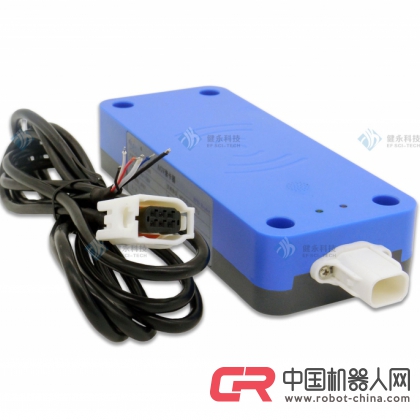

KEZLIY科智立 JY-L8800系列是基于射頻識別技術專為AGV無人引導小車設計的AGV地標讀卡器，集天線、放大器、控制器于一體，高速識別不漏讀。
采用扁長型外觀設計，可靈活安裝，避免AGV車在行走偏離或特殊場景拐彎時漏讀，讀卡器工作頻率支持134.2KHZ、125KHZ，支持對FDX-B、EMID兩種協議格式標簽的讀取，支持標準工業MODBUS RTU現場總線協議，方便組網通信，波特率最高可配置115200。讀卡器內部集成了射頻部分通信協議，可對接PC/PLC/單片機，用戶只需通過RS232 / RS485通信接口接收數據便能完成對標簽的讀取操作，而無需理解復雜的射頻通信協議。
防浪涌保護和高壓自斷電保護功能，最大承受電壓可達60V，內置高速光隔離，更好的保護總線器件；防護等級IP67，防塵防水抗震；軍工品質，堅固可靠，抗1.5米自然跌落；
性能指標：
◆ 工作電壓：9-28V
◆ 功率：≤1.5 W
◆ 消耗電流：<0.2A
◆ 電路保護：帶極性保護和過壓保護（最大60V）
◆ 工作頻率：134.2KHZ、125KHZ
◆ 識別速度：3m/s
◆ 讀卡距離：0-210mm
◆ 支持標簽類型：FDX-B、EMID
◆ 通信接口：RS485 / RS232
◆ 工作濕度：10－90% RH (不結露)
◆ 工作溫度：-25 ℃ ~ 70 ℃
◆ 防護等級：IP67
◆ 外殼材質：ABS + PC
◆ 安裝方法：M4螺絲，4處安裝孔
◆ 標配附件：專用連接器-散線型電纜一根（1.5米）、螺絲螺母墊片一組
以實際線材標貼說明為準。
P信號線可接可不接，無讀卡低電平信號輸出，讀卡后高電平信號輸出；不接時請剪斷包好。
機械尺寸：(L)160mm*(W)66mm*(H)30mm（不含接頭）
機械尺寸：(L)182mm*(W)66mm*(H)30mm（包含接頭）
紅色LED：電源指示燈
綠色LED：標簽檢測指示燈
讀卡器工作過程：
讀卡器接上電源后，紅色LED長亮，讀卡器進入自動調諧狀態并根據工作環境對自身參數進行調諧。
讀卡器檢測到RFID標簽存在時，解碼成功后綠色LED點亮，同時通過RS232 / RS485接口把數據傳輸?shù)浇邮掌鳌?/p>
JY-L8800系列&JY-T242E
檢測范圍會根據RF標簽卡、環境溫度、周圍金屬、干擾環境等影響發生改變，檢測范圍圖僅供參考，安裝時請充分確認。
|
系列號 |
通訊協議 |
接口 |
型號 |
數據格式 |
|
JY-L8800系列 |
MODUBUS RTU 詳見附件一 |
RS485 |
JY-L8800-485M |
HEX |
|
RS232 |
JY-L8800-232M |
HEX |
||
|
通用自有協議 詳見附件二 |
RS485 |
JY-L8800-485 |
ascii |
|
|
RS232 |
JY-L8800-232 |
ascii |
|
形狀 |
型號 |
尺寸 |
安裝孔 |
讀卡距離 |
描述 |
|
|
JY-T242E |
Φ24*2mm |
無 |
0-180mm |
圓幣型標簽，耐壓耐高溫耐腐蝕 |
|
|
JY-T251E |
Φ25*1mm |
無 |
0-120mm |
圓幣型標簽，PVC材質 |
|
|
JY-T305AE |
Φ30*5mm |
Φ4.0mm |
0-150mm |
中孔圓幣型標簽，ABS材質 |
|
|
JY-T253AE |
Φ25*3mm |
Φ4.0mm |
0-190mm |
中孔圓幣型標簽，耐壓耐高溫耐腐蝕 |
|
|
JY-T303AE |
Φ30*3mm |
Φ5.0mm |
0-210mm |
中孔圓幣型標簽，耐壓耐高溫耐腐蝕 |
|
|
JY-T354AE |
Φ35*3mm |
Φ5.0mm |
空測：0-180mm 金屬：0-120mm |
中孔圓幣型標簽，抗金屬耐壓耐高溫耐腐蝕 |
|
|
JY-T368E |
Φ8*36mm |
無 |
0-180mm |
釘子型標簽，ABS材質 |
|
|
JY-T8654E |
86*54*1mm |
無 |
0-200mm |
標準卡型標簽，PVC材質 |
|
名稱 |
型號 |
功能 |
說明 |
|
低頻讀寫器 |
JY-L8632 |
對標簽編碼 |
改寫EM4305芯片標簽數據 |
1) 讀卡器不建議直接安裝在金屬面上，可通過塑料間隔柱、長螺絲或者定做支架調節與金屬面的距離。
2) 讀卡器讀卡面不可用金屬材料遮擋或包圍，讀卡器的側面距離金屬結構的距離應該大于20mm。
3) 讀卡器應該盡量遠離電機馬達、電源模塊等容易產生電磁干擾的設備。
4) 讀卡器周邊其他設備的電磁輻射，有可能降低讀卡器的靈敏度或?qū)е伦x卡失敗，對于容易產生電磁輻射的 設備應采用適當?shù)钠帘屋椛浯胧?/p>
5) 讀卡面朝向標簽卡安裝，標簽卡能處于讀卡面的中心位置，讀卡面與標簽卡盡量保持水平位置，避免傾斜。
6) 讀卡器與標簽卡間的距離為最大感應距離的10%到70%，如需高速讀卡，建議間距控制在10-20mm。
7) 讀卡器一次只能讀取一張標簽卡，所以讀卡范圍內不要放置兩張標簽卡，兩張標簽卡間的距離應大于兩倍 讀卡器長度。
8) 標簽卡最好安裝在直線上，不要裝在轉彎、支路分叉處，避免引發漏讀。
9) 正常標簽卡不能直接貼在金屬板上，如無法避免，請使用JY-T354AE款抗金屬專用標簽?？ㄆ浇慕饘? 結構、電線電纜，將會影響讀卡的靈敏度或?qū)е伦x卡失敗，應盡量避免把卡片安裝到這些地方。
10) 標簽卡內含精密感應線圈，為保持長久的使用壽命，請盡量避免踩踏或碾壓。
● 開發預備知識
JY-L8800系列讀卡器將盡可能提供全面的開發模板、驅動程序和應用說明文檔以方便用戶使用，但也需要用戶熟悉自己設計產品所采用的硬件平臺及開發語言相關知識。
● EMI與EMC
JY-L8800系列讀卡器機械結構決定了其EMI性能必然與一體化電路設計有所差異。系列模塊的EMI性能滿足絕大部分應用場合，用戶如有特殊要求，必然事先與我們聯系。
JY-L8800系列讀卡器的EMC性能與用戶地板的設計密切相關，尤其是電源電路、I/O隔離、復位電路，用戶在設計底板時必須充分考慮以上因素。我們將努力完善模塊的電磁兼容性，但不對用戶最終應用產品的EMC性能提供任何保證。
● 修改文檔的權利
廣州健永信息科技有限公司保留任何時候在沒有事先聲明的情況下對JY-L8800系列讀卡器相關文檔修改的權利。
|
|
|
|
|
|
|
|
