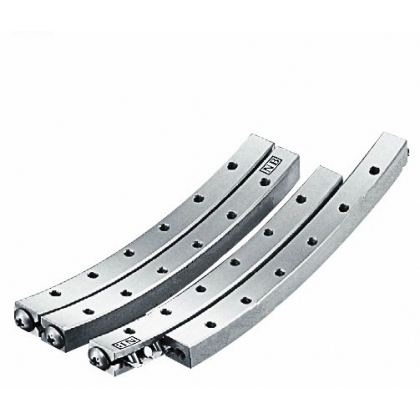

RV弧形交叉滾子導軌:

 采用低摩擦抵抗的精密交叉滾柱、非循環方式的曲線運動導軌。在回轉中心不變下,需要作角度變化,且重視正確的傾斜角度及精準度的光學機器及測量?jī)x器之得力零組件。

RV型是由經過精密研磨加工的V形溝槽平面曲線軌道臺及曲線交叉滾柱珠排等組合而成。因轉動體是采用精密圓筒滾柱,而且轉動體并非循環方式,所以摩擦抵抗的變動也相當少,甚至可以獲得摩擦抵抗極低的曲線運動。

特色:●安裝面為平面          ●同一回轉中心位置          ●低摩擦抵抗           ●低噪音

產品規格:

RV2040-50弧形交叉滾子導軌                  RV2060-60弧形交叉滾子導軌           RV3070-90弧形交叉滾子導軌

RV3100-160弧形交叉滾子導軌                RV3070-110弧形交叉滾子導軌

RVF弧形交叉滾子導軌:

 采用低摩擦抵抗的精密交叉滾柱、非循環方式的曲線運動導軌。在回轉中心不變下,需要作角度變化,且重視正確的傾斜角度及精準度的光學機器及測量?jī)x器之得力零組件。

RVF型是由經過精密研磨加工的V形溝槽平面曲線軌道臺及曲線交叉滾柱珠排等組合而成。因轉動體是采用精密圓筒滾柱,而且轉動體并非循環方式,所以摩擦抵抗的變動也相當少,甚至可以獲得摩擦抵抗極低的曲線運動。

<安裝面為平面>:RVF型將其安裝面以平面加工處理,在組裝本體時,其上滑臺與底座不需要做特殊的加工,可以大幅減少加工成本。

<同一回轉中心位置>:曲線轉送溝經過精密研削加工處理,可以獲得正確的回轉中心位置。另外即使在各種規格上下2軸組裝的場合,也可以獲得同一回轉中心位置。

<低摩擦抵抗>:因采用精密研磨加工及曲線交叉滾柱珠排,其摩擦抵抗非常微小,且起動摩擦抵抗與運動摩擦抵抗幾乎沒有差異。所以即使是微量的移送也能保持正確的追隨性,是能夠?qū)崿F(xiàn)高精度的曲線運動機構。

<低噪音>:GONIO WAY非循環式的轉動體,并不會發生循環回轉方式所衍生的噪音,又因使用曲線交叉滾柱珠排,所以亦無轉動體間相互接觸摩擦的雜音,能夠達到安靜的作動。

RVF2050-70弧形交叉滾子導軌          RVF3070-85弧形交叉滾子導軌

RVF2050-87弧形交叉滾子導軌          RVF3070-110弧形交叉滾子導軌

RVF2050-103弧形交叉滾子導軌        RVF3100-125弧形交叉滾子導軌

RVF2050-120弧形交叉滾子導軌        RVF3100-160弧形交叉滾子導軌

●合金鋼材質軌道         ●合金鋼材質滾柱,尺寸2~3mm           ●軌道尺寸

產品使用范圍:

機器人、半導體制造裝置、精密測試儀、醫療器械、液晶板制造裝置、光學平臺、光纖傳輸裝置、檢查裝置、爆光裝置、定位承載裝置、記算機外設裝置、組裝機械、電解設備、包裝機械、食品機械、印刷機械、氣壓機器、清洗機、電火花加工機床、激光加工機械、切齒機床

-------------------------------------------------------------------------------------------

日本NB公司是專業化直線運動軸承的生產廠家,以有60年之專業歷史.NB專業隨工業的發展而高精尖銳變,精密配件也縱深體現高精化、優越化與全面化。以高精尖技術領袖于同行業,多年來是眾工業設備提高產品質量的主要。作為直線運動軸承專業一體化的NB軸承------竭誠提供專業化直線運動技術與創新,全方位的庫存物流供應更為中國終端廠商配套工程提供優質服務平臺.2003年起更以全新銷售方式打造中國OEM配套服務,產品高精化、優越化、專業化的NB軸承是成本控制與采購優化的佳選擇,上海臻辛機械設備有限公司OEM配套服務站歡迎咨詢與了解。
