上海臻辛機械設備有限公司椿本銷齒傳動組件

1．特點

安裝簡單

采用分割分段的方式使安裝作業簡單安裝。粗略的安裝精度也可使用。

較大傳遞扭矩

滾銷齒輪采用齒形較大的設計，因此銷齒輪和齒條的保持平衡，發揮較大扭矩。

在大型裝置上也可使用

齒輪型可增加分段的數量，所以可對應大型驅動設備。

開始提供適用于鋼鐵行業的大型尺寸產品 対応開始

開始提供大型尺寸的銷齒傳動產品。成本和接線能力超出大型齒輪。

標準規格一覽

節距 mm		標準系列 (鋼制規格)
		型號	容許接線負重
			kN	{kgf}
現有產品	20	PDU020	4.7	480
	22	PDU022	7.7	780
	30	PDU030	12.8	1300
	35	PDU035	19.5	1990
	40	PDU040	27.3	2780
	50	PDU050	31.7	3230
	55	PDU055	52.9	5390
	70	PDU070	60.7	6190
	80	PDU080	71.5	7290
	90	PDU090	98.9	10100
	120	PDU120	122.5	12400
新產品	150	PDU150	240	24500
	180	PDU180	347	35400
	240	PDU240	525	53400

與現有方式的特長比較

	傳導扭矩	安裝工時	成本	質量	交貨期
大型銷齒傳動單元	良	良	優	良	良
大型齒輪	良	中	差	中	中
鏈條式 銷齒	良	中	良	良	良

不銹鋼規格(S系列)品種豐富

在有水、酸性及堿性等的腐蝕性環境下可使用，而且可對應-20°～400°的周圍溫度環境。

開始銷售高防銹規格

特殊表面處理提高耐腐蝕性。零部件單獨進行防銹處理，在室外，海岸等具有腐蝕性的環境下使用可發揮強力防銹性能。

• 應用例： 立體停車場，大型搬運推車，鑄造生產線，水閘等。
• 容許接線負載與標準系列相同，選型與標準系列尺寸相同。
• 訂單生產品

特殊規格

特殊表面處理規格、鎖型滾銷齒輪規格及小背隙規格等，敝公司可對應。

詳情請見

2．規格變更通知

從2012年4月開始,框架均為變更中空軸型(套筒)。而且S系列(不銹鋼規格)的構造和標準系列的統一。如更換時需要舊規格,請向敝公司咨詢。

詳情請見

3．組件

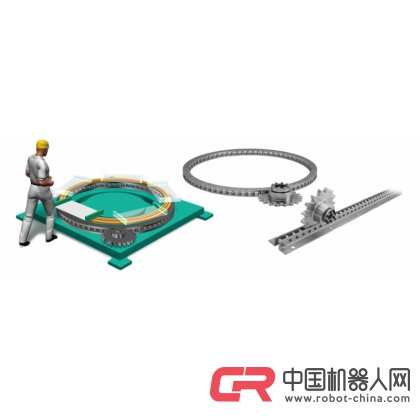

銷齒傳動組件，為滾銷齒輪和咬合的銷齒條(或銷輪)組合的傳動組件。

旋轉驅動	直線驅動
銷輪徑(銷子數)可自由選擇	銷齒條長度(銷子數)可自由選擇

4．構造

滾銷齒輪有特殊齒形，與滾子持續順暢地咬合。為了提高齒部強度和磨損強度，在齒部實施了硬化處理。

5．獨特齒輪齒形

為了銷輪和齒條能順利地咬合傳動，椿本采用近似漸開線曲線形狀為基礎，強度更加提升的獨有特殊齒形。

滾銷齒輪專用的齒形形狀

6．標準規格和背隙

關于標準規格和背隙(參考值) 請點擊此處確認 。

7．尺寸、規格及型號表示

每個零部件的尺寸、規格及型號詳細內容，請確認以下鏈接。

• 銷輪?滾銷齒輪
• 銷齒條?滾銷齒輪
