車輛插頭和連接器機械強度試驗機GBT20234.1-2015
充電接口跌落試驗機
型號：Sun-JXQD
制造單位：深圳陽光悅達科技有限公司
一. 概述：
該裝置依照GB/T20234.1-2015電動汽車傳導充電用連接裝置 第1部分：通用要求 第6.15和7.15 機械強度
請參考GB/T11918.1-2014 工業用插頭插座和耦合器 第1部分：通用要求 第24 章 機械強度
二 .功能：
?充電接口按GB/T 11918.1—2014第24章規定的方法進行試驗，其中沖擊試驗中擺球沖擊能量、彎曲試驗中重物施加的力等具體參數分別見表6和表7（分別代替GB/T 11918.1—2014中的表15和表16）。

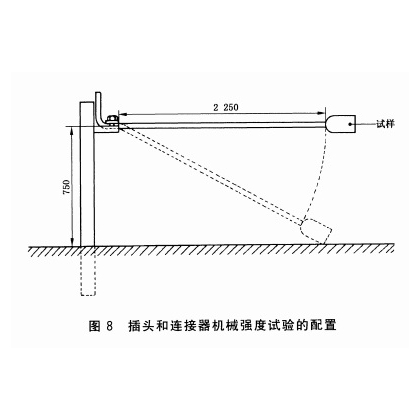

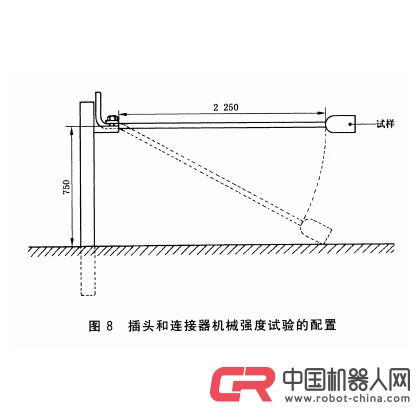

第24.3章 電纜的長約2.25m的自由端按GB/T11918.1-2014圖8所示固定于墻上高出地板75cm之處。
將試樣握持著，使電纜呈水平狀，然后，讓其跌落于混凝土地板上。如此進行8次，每次均在電纜固定點處使電纜轉動45°。
試驗之后，試樣不得出現不符合本部分要求的損壞，尤其是不得有任何部件分離或松脫。
