充電器碾壓試驗機IEC62196-1
一.功能概述：
該設備符合IEC62196-1《Plugs,Socked-outlets,Vehicle connectors and Vehicle inlets-conductive changing of electric Vehicles,Part1:General requirements》每33條款要求；用于充電器插頭、插座碾壓試驗；
二.依據標準：GB/T 20234.1-2015 《電動汽車傳導充電用連接裝置 第1部分：通用要求》
GB/T 11918.1-2014 《工業用插頭插座和耦合器 第1部分：通用要求》
GB/T 18487.1-2015 《電動車輛傳導充電系統 一般要求》
CNS15511-3：2010《電動車輛傳導式充電系統-第3部分：安全要求》6.3.22 車輛碾壓試驗。
NB/T 42077-2016電動汽車模式2充電的纜上控制與保護裝置(ic-cpd)標準要求,章節9.34.2 (5000N碾壓力試驗) （11000N±500N）
三.主要參數：
1控制系統：PLC控制，觸摸屏顯示
2動力系統：伺服電機加減速機，
3框架結構：承載型U型鋼加鋼板焊接噴涂處理
4承載載荷：5000N±250N，可根據實驗要求進行切換，通過加載砝碼載荷方式
5碾壓速度： 8±2km/h；
6輪胎規格：225/75 R15;
7最快轉速：9Km/H.
四.試驗要求：
6.21 車輛碾壓
供電插頭和車輛插頭，按照7.21的方法進行車輛碾壓試驗后，不應出現如下現象：
——防護等級不滿足6.9的要求；
——爬電距離、電氣間隙和穿透密封膠距離不滿足6.17的要求；
——其他可能會增加著火或電擊事件的可能性的損壞跡象；
不能滿足6.10的介電強度要求。
7.21 車輛碾壓

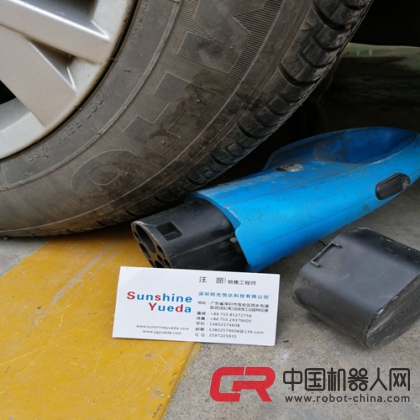

將帶有制造商推薦的電纜的供電插頭和車輛插頭隨意地放在水泥地上。用規格為P225/75R15或同等負載的傳統汽車輪胎以（5000±250）N的壓力，以（8±2）km/h的速度壓過供電插頭或車輛插頭（輪胎充氣壓力220 kPa±10 kPa）。當車輪從試件壓過之前，每一個試件均應隨意地以正常方式放在地上。測試中的試件應無明顯移動。被施加壓力的試件不應放置在突出物上。
五.更多設備資料：
真誠的感謝您能點擊進入該網頁查看和了解陽光悅達科技生產的電纜彎曲設備，如果您想了解更多關于NB/T33001-2018，NB/T33008.1-2018，NB/T33008.2-2018等標準測試設備，歡迎您隨時來電來函溝通。
