電動汽車充電接口溫升測試儀GBT20234.1

一. 設備概述：

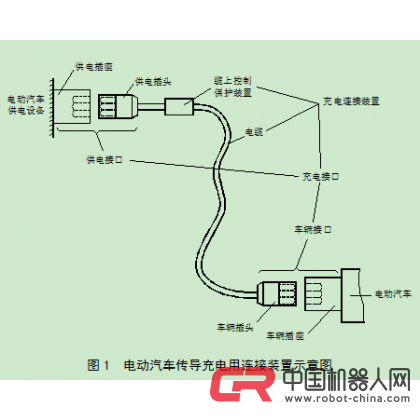

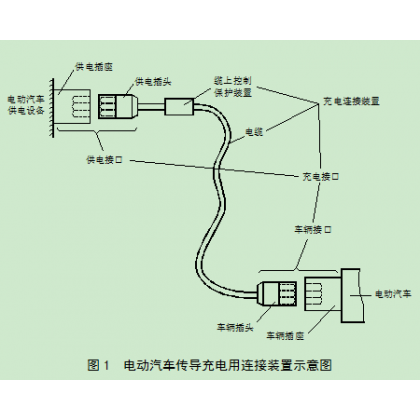

GBT20234.1-2015《電動汽車傳導充電用連接裝置 第1部分：通用要求》章節6.13 表面溫度和端子溫升和第7.13溫升。

GBT11918.1-2014《工業用插頭插座和耦合器 第1部分：通用要求》章節 第22章 溫升。

二．設備功能：

1.供電插頭和車輛插頭的抓握部位,其允許的高溫度不應超過:金屬部件50℃,非金屬部件60℃

2.供電插頭和車輛插頭可以接觸的非抓握部位允許溫度不應超過:金屬部件60℃,非金屬部件85℃

3.端子的溫升不超過50K

此試法：是將插頭或插座正負極短接后，尾部接在電流輸出接線柱上，然后接通電流，按標準要求設定好所需試驗電流及時間后，測試插頭或插座的插片與導體鉚合處的溫升數值在經過一定的時間及電流負載后的溫升數值是否符合標準要求。

二. 設備性能特點：

1.輸出電流：DC0-600A連續可調；

2.輸出電壓：DC0-30V連續可調；

3.測試工位：1個；

4.溫升記錄儀測試通道：12個；

5.溫度測試范圍：-50℃～260℃；

6.溫度記錄儀存儲時間：1S 10S 30S 1min 10min可選；

四.主要參數：

額定輸出	電壓	DC:0-30V
	電流	DC:0-600A
源效應	CV	≤6×10-3+10mV
負載效應	CC	≤6×10-2+10mV
紋波(VP-P)		≤100.0mV
