IC-CPD功能盒電纜保持力試驗裝置NBT42077-2016

充電接口電纜拉力扭轉試驗機

一.設備概述：

型號：Sun-BCL

制造單位：深圳陽光悅達科技有限公司

一 . 標 準：

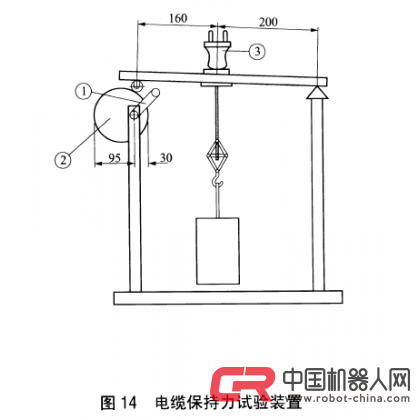

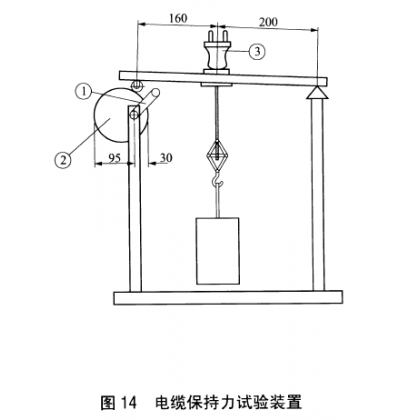

NB/T 42077-2016電動汽車模式2充電的纜上控制與保護裝置(ic-cpd)標準要求,章節9.24 軟纜固定部件的試驗，圖14所示。

GB/T 20234.1-2015 《電動汽車傳導充電用連接裝置  第1部分：通用要求》

GB/T 11918.1-2014 《工業用插頭插座和耦合器  第1部分：通用要求》

GB/T 18487.1-2015 《電動車輛傳導充電系統  一般要求》

二 功 能：

用標準NB/T 42077-2016圖14的試驗裝置（電纜保持力試驗）進行下列試驗來驗證保持力的有效性。

把試品放到試驗設備中，使進入試品處的電纜軸線處于垂直位置。

然后使軟纜承受以下所示的拉力100次：

注意使軟纜的所有部位（線芯，絕緣和護套）同時受到同樣的拉力。

拉力試驗后。立即在導線上施加一個0.25Nm力矩1min。

試驗后，電纜在承受6試驗拉力時其位移不得大于2mm。對制造商可拆線的IC-CPD，在端子中的導線端部不應有明顯位移。對不可拆線的IC-CPD，在電氣連接處不應斷裂。

三 主要參數：

1.   工位數：1個；

2.   電動式，同步帶驅動；

3.   試驗速率：30次/分鐘(拉力每次施加1S)，可調節；

4.   砝碼：60N、80N、100N；

四 產品訊息：
