導體受損程度試驗機
一.設備標準和概述：
GB/T20234.1-2015《電動汽車傳導充電用連接裝置 第1部分：通用要求》7.7 端子
按照GB/T 11918.1—2014中第11章進行試驗，其中GB/T 11918.1—2014中的表3用本部分的表2代替。
每根導體要經受如下試驗：

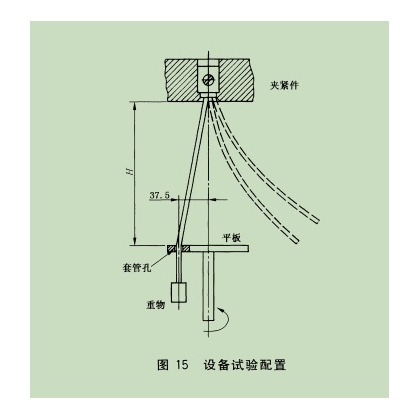

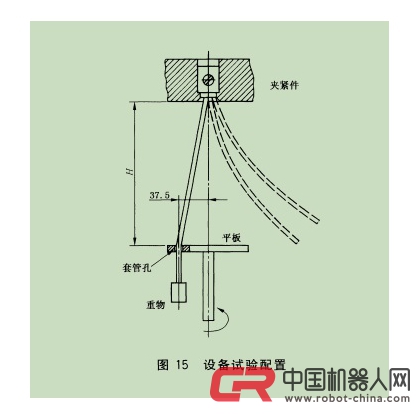

將導體端部插進平板中的相應尺寸的套管里，平板定位于試驗設備下面的距離H處、H值由表5給出。套管位于水平面內，使其中心線能作一個直徑為75mm 的并與處于水平面里的夾緊裝置的中心同心。然后，使平板以（10±2）r/min的轉速旋轉。
夾緊裝置的口與套管上表面之間的距離為表5的H值±15mm。為防止導體纏繞、絞擰或旋轉，套管可加潤滑劑。將表5規定的重物掛在導體的端部。試驗應持續約15min。
試驗期間，導體不得脫出夾緊件，或在夾緊件附近斷開。
試驗期間，端子不得損傷導體到無法繼續使用。
二.主要參數：
1、試驗工位：1個
2、旋轉速率：10±2轉/分鐘
3、旋轉半徑：37.5mm±1mm（直徑：75mm）
4、試驗高度距離：250～800mm可調（一般為260mm、280mm、300mm、343mm、368mm、406mm、432mm、464mm、495mm、572mm、660mm）
5、試驗時間：0～9999秒（一般設置為15分鐘）
