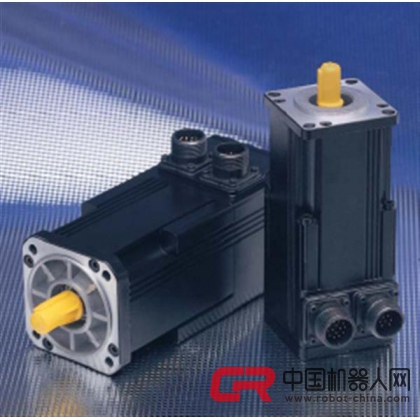

美國Wellmotion高低溫電機

  美國Wellmotion高低溫電機CT系列是一款新型的無刷伺服電機，它基于10極轉子設計，并且通過優化以及致密堅固的結構設計，保證了高質量的運動性能。NX系列伺服電機通過經濟型設計，且具有寬泛的力矩和速度選擇范圍，它是伺服控制的理想選擇。

Wellmotion高低溫電機CT無刷伺服電機，它能與FLECK數字式驅動器器系列產品完美匹配。該系列性能增強型伺服電機和驅動器產品基于最新工程設計和制造技術，能以更快的動態響應滿足自動化設備日趨嚴格的要求，該系列產品的零部件均經過精心遴選且采用嚴格的質量標準，并通過國際認證。它么將確保該系列產品成為反應敏精確可靠的自動化過程的最佳選擇。此外，該系列產品還支持革命性且擁有專利技術的20位磁性絕對值編碼器，具有結構緊湊、分辨率高、精度高等特點，能滿足高端應用需求。TC-E無刷伺服電機是全新設計和現代化生產觀念的成功。優質、國際認證、全尺寸功率段，這些伺服電機和驅動器產品無疑是現代機器性能需求的理想選擇。

技術概述

1．電機類型：永磁同步伺服電機

2．轉子設計：采用高通量的稀土永磁體

3．溫度環境：-40℃到80℃

4．功率范圍：0.2—13.7Kw

5．轉矩范圍：0.45-64Nm

6．速度范圍：0—7500min-1

7．供電方式：230/400VAC 或 230/480VAC

8．防護等級：IP64（標準）IP65（可選）IP44（風冷類型）

9．通過CE、UL認證

10.接線：插頭（標準）  插頭（NX1-8）

飛線（可選） 接線盒（NX860）接線盒（可選）

特殊設計和工藝

結構設計：為特殊滿足環境要求，產品必須充分考慮高溫和低溫對結構的影響。

脫氣處理：對相應零件進行充足的熱真空脫皮，以達到產品在用戶真空室中的低出氣的效果。

粘合劑：產品生產中有多處必須采用粘合劑，本公司為特殊環境單獨開發新組合以滿足特殊環境中的溫度、強度、導熱、和出氣的要求。

特殊軸承：專業軸承特殊定制，才能滿足特殊環境需求的優秀產品。

深冷處理：深冷處理可以使關鍵零件材料達到更深色穩定的狀態，本目錄中部分等級產品需要經過深冷處理使產品滿足更好的運行狀態和更長的壽命。

潔凈處理：生產過程潔凈，產品潔凈處理真空包裝，使各環節產品保證絕對的潔凈度。

產品技術參數：

CT-E無刷高低溫伺服電機

法蘭尺寸：40mm, 60mm, 80mm, 100mm, 130mm, 180mm

額定扭矩：0.16-48 Nm

額定輸出功率：50-7500 W

最高轉速：8000

額定電壓：230/400VAC

工作溫度： -20°+60° C

符合CE，UL1004，CSA標準

內置自主研發的20位磁性絕對值編碼器

反饋：22磁性單/多圈編碼器（專利）TTL2500，(Hiperface)

CT-M高低溫伺服電機

溫度范圍：- 40℃—— +80℃

法蘭尺寸：40mm，60mm，80mm，142mm

額定扭矩：0.19NM ——15.9NM

額定功率：60W ---- 5000W

最高轉速：6000rpm

絕緣等級：F級（155℃）

防護等級：IP65（帶油封）

額定電壓：24/48/220/400VAC

內置自主研發的20位磁性絕對值編碼器

反饋：增量式（TTL）,多圈絕對值式（Hiperface），旋變

通過UL(UL 1004)\CSA\CE\Rohs認證，符合歐盟《化學品的注冊、評估、授權和限制》（REACH)法規的要求

參    數	單位	CT-E		CT-M
		230/400VAC		230/480VAC
額定轉速	rpm	3500		3500
最高轉速	rpm	6000		8000
額定扭矩	N.m	0.32	0.32	1.27	1.27
最高扭矩	N.m	0.64	0.64	2.54	2.54
額定電流	A	5	0.6	11	2.4
峰值電流	A	10	1.2	22	4.8
線圈電阻	Ω	0.42	41	0.25	4.8
線圈電感	mH	0.36	49	0.56	12.9
反電動勢常數	V/krpm	2.5	31.2	6.8	34
轉矩常數	N.m/A	0.064	0.457	0.115	0.529
轉子轉動慣量	Kg.m2×Ω-4	0.051		0.302
重    量	kg	0.47		1.68
機械時間常數	ms	2.9	2.9	2.9	2.9
電氣時間常數	ms	1.3	1.21	2.7	2.8
徑向負荷	N	40	40	60	60
軸向負荷	N	25	25	40	40
防護等級	IP	IP65	IP65	IP65	IP65

Wellmotion低溫電機應用：汽車檢車試驗、包裝機械、數控機床、連續加工、輻射行業、造紙行業、再生能源行業、生命科學診斷、移動混合解決方案。更多信息請聯系于1-8-5-1-0-0-8-5-6-6-6
