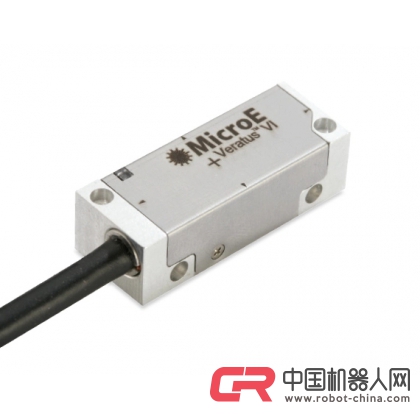

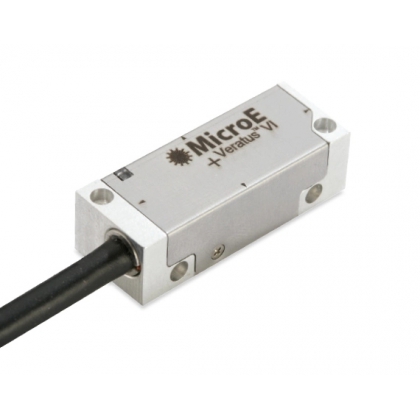

MicroE Veratus系列小巧型精密光柵

   Veratus系列精密光柵適用于世界上各種設備和儀器的小巧型精密光柵,利用MicroE提供的新的VeraPath技術而構建，Veratus采用高級光學濾波和最先進的信號處理和電子技術，確保了低位置噪音（抖動）和在多種操作條件下平滑的速度控制。Veratus具有高達20納米的分辨率，并提供行業標準的模擬和數字增量編碼器輸出、LSB零位以及易于安裝磁限位和零位選擇標記。

  Veratus是同級別編碼器中具有以下特性的唯一的編碼器：精密工業應用所需的可靠性、信號穩定性和抗污能力，并且所有的插補、AGC和信號處理均在傳感器頭中進行。無需額外的電路板、適配器或調試工具。

Veratus兼容MicroE的線性光柵刻度表，具有強大的性能，且易于安裝。

• 內置限位，靈活的零位選擇

• 多種線性光柵刻度表的選擇

• 在傳感器頭中裝有校準/狀態LED 指示燈

規格
尺寸：	35 x 13.5 x 10.2 毫米
接口:	A-quad-B數字接口或1 VPP正弦/余弦模擬接口
分辨率：（傳感器頭中插補）	5 微米 – 20納米（線性）
精度等級：	+/- 1 微米（線性玻璃） +/- 3 微米（線性金屬帶狀）
輸入電壓：	5 伏直流電
電源電流：	220毫安，120Ω，同時適用于 A, B, I 170毫安，120Ω，適用于正弦/余弦，IW
最大速度：	5米/秒
零位：	IW適用于模擬和5微米數字 LSB適用于2.5 微米以上數字接口
輸出：	正弦/余弦或A-QUAD-B、零位、限位（2）、警報
狀態LED指示燈：	有
操作環境：	大氣
柵距：	20 微米
可重復性：（磁滯）	< 1 LSB
典型的細分誤差（SDE）：	<20納米RMS
重量：	< 15 克傳感器頭，< 30 克/米電纜
光柵兼容性：	線性



優點

• 在多種應用和環境中具有極大的抗污能力和可靠性能；先進的光學濾波和信號處理能力

• 占用面積小；在傳感器頭中進行插補和信號處理

• 自動校準；即插即用 - 無需工具或按鈕

• 多種安裝配置

• 內置限位，靈活的零位選擇

• 多種線性光柵刻度表的選擇

• 在傳感器頭中裝有校準/狀態LED 指示燈

規格

系統
刻度表 Veratus系列編碼器與Veratus帶狀和線性玻璃兼容
刻度表間距	20微米
系統分辨率	5微米, 2.5微米, 1微米, 0.5微米, 0.2微米, 0.1微米, 50納米, 20納米模擬1 Vpp （訂購時請指定分辨率）
精度
帶狀	SDE: 線性： 斜率：	<20納米RMS2 <±3 微米（最大/米） <±50 微米/米
線性玻璃	SDE: 總精度：	<20納米RMS2 <±2 微米/米1
傳感器尺寸和重量	長度	寬度	高度
尺寸（毫米）	35.0	13.5	10.2
重量		< 15克傳感器頭 < 30克/米電纜
傳感器電纜	8雙絞線雙屏蔽，長度可達5米
注意130毫米以下主要是第一和第二諧波



工作和電氣規格
電源電流
AquadB, 5 VDC +/- 5%:	<220毫安，120歐姆（在A, B, I上） <160毫安，無載荷
AquadB, 5 VDC +/- 5%:	<170毫安，120歐姆（正弦/余弦，IW） <140毫安，無載荷
準備時間	<0.5秒，一旦功率> 4.5伏
溫度操作： 溫度儲存：	-20°C - 70°C -20°C - 85°C
濕度操作： 濕度儲存：	10%到90%RH，無冷凝可達 85％RH，無冷凝
振動	10克，55赫茲到2千赫；EN60068-2-6
加速	50克：EN60068-2-7
輸出 模擬：正弦/余弦差分數字：AquadB差分 零位：零位窗口（僅限模擬和5 微米數字）， 1 LSB（數字2.5微米及以上） 右和左限位單端，集電極開路24 V兼容 報警為集電極開路
信號電平 A/B/I（差分）：兼容RS-422 A/B/I（單端，無端接）：高> 4.2 VDC，低<0.2 VDC 正弦/余弦： 1 Vpp（在120歐姆端接上），2 Vpp無端接，共模電壓 2.0 VDC 報警：上拉到編碼器電源電壓最大限位：上拉到最大 24 V

最大速度（數字）

最大速度（超速緩沖保護前3）/ 插補深度

最大速度（模擬）

控制器推薦AQB最大狀態速率 MEGASTATES/秒）	實際編碼器 AQB最大狀態速率MEGASTATES/秒）	5000	2500	1000	500	200	100	50	20	分辨率（納米）
		4	8	20	40	100	200	400	1000	插補深度
20	17.50	5000	5000	5000	5000	3500	1750	875	350	最大速度（毫米/秒）
10	8.75	5000	5000	5000	4375	1750	875	437	175
5	4.38	5000	5000	4375	2187	875	437	218	87
2	1.75	5000	4375	1750	875	350	175	87	35
1	0.88	4375	2187	875	437	175	87	43	17
注意 Veratus實現了超速緩沖保護（OBP）。即使超過最大指定狀態速率，對于低于5830毫米/秒的速度，也不會丟失任何AqB計數。 ALARM位以5.83米/秒設置為TRUE，但是，Veratus將繼續產生高達7米/秒的有效AqB輸出，盡管不再保證精度要求。

正弦/余弦矢量幅度：> 0.5 Vpp，速度為5米/秒

VeraPath耐污染性

首先，Veratus系列編碼器利用以下特點來最大限度地減少刻度表污垢的影響：

• LED光源

• 高級過濾光學技術

• 檢測器面積大

• 最先進的信號處理技術

污染原因

其次，VeraPath最大限度地減少由污染引起的光學掃描錯誤，例如：

• 油膜

• 灰塵

• 水

• 指紋

最后，通過高級信號處理使Veratus內部控制回路生成校正，傳感器光學和內部控制回路使得功能強大的位置檢測器具有極高的抗污染性：

• 自動矢量幅度控制（AVMC）

通過碎片并隨時間的推移將Lissajous直徑調整為恒定的1Vpp

• 自動偏移控制（AOffC）將Lissajous原點調整為0.0伏,以最小化SDE誤差

• 自動增益跟蹤控制（AGainTC）平衡正弦/余弦的幅度，使得Lissajous呈圓形以最小化SDE誤差

• 自動共模輸出電壓控制（ACMOV）將正弦/余弦的共模輸出電壓調整為

2.0VDC與編碼器對齊無關

  使用新的VeraPath技術，Celera Motion能夠在尖端工業應用中，當編碼器在暴露的（惡劣）環境下工作時，以金屬刻度表提供所需的抗污性，可靠性和精度。VeraPath濾除由刻度表上的劃痕和金屬刻度表平面度的典型變化引起的信號干擾，從而使金屬刻度表和玻璃刻度表都實現了高水平的精度。當運動控制系統在長的線性平臺上需要精密光學編碼器或需要優先采用金屬帶狀刻度表的執行器時，這特別有利以上情形。更多信息請電聯我們，另最近優惠多多。

應用

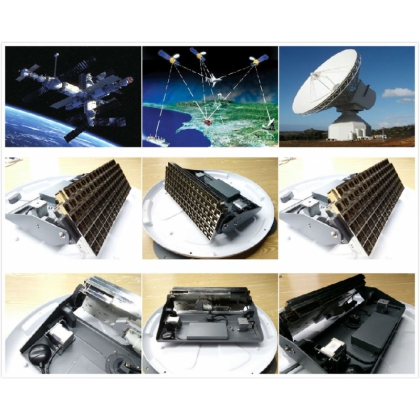

 MicroE基于技術的組件可以用于構建獨特的應用程序，以實現緊湊的外形系數、高性能和精密運動。無論是用于計量應用的定位系統、用于醫療設備的機械臂，還是用于衛星通信的遠距離指向機構，MicroE均可運用其專業知識和產品為您的應用提供最佳解決方案。

我們對各種行業使用的產品及其設計周期都擁有多年的豐富經驗，這使我們成為應對運動控制難題的首選供應商。

案例

下面我簡單介紹下手術機器人手臂的案例。Veratus 系列編碼器的占用空間小這一優點使客戶可以將兩個編碼器集成到機器人手臂的關節之中，在關節上的兩個不同位置測量和平均分配位置，以提供高度精確的位置測量。

挑戰：客戶要求在最小的外形尺寸中實現對多個連續機器人手臂關節的精密旋轉軸控制。其他關鍵要求還包括在啟動時保證最小移動以報告絕對位置，以及最少的信號布線以使手臂總尺寸盡可能小。

解決方案：MicroE開發出一系列定制尺寸的基于PCB的編碼器模塊，它們具有FPGA控制和BiSS通信接口，每個模塊都有兩個標準的ChipEncoder™讀出磁頭和一個Micro Motion Absolute™（MMA）旋轉光柵盤。MMA光柵技術采用標準的40微米間距增量計數磁道，與基準磁道耦合，其中每個零位獨特地間隔開。在啟動時僅有很小的移動，檢測多個零位標記，并且將測量的間隔與固件中的查找表進行比較以確定絕對位置。

優點：兩個編碼器的輸出被平均開來以提高旋轉精度，并且在啟動時以最小的軸向旋轉來確定絕對位置。BiSS串行通信協議允許每個連續的機器人關節以雛菊鏈方式連接，而不是為每個軸提供專用總線電纜，這與小尺寸的ChipEncoder™結合在一起，有助于減小每個關節的總體尺寸。高速串行通信（32MHz時鐘，1微秒更新速率）確保機器人對操作員的命令的高響應性。

規格

PCB直徑	20毫米
刻度表直徑	15毫米
模塊總高度	13.8毫米
串行接口	BiSS C
時鐘頻率	32 MHz
位置更新率	1微秒
分辨率	插補后為42,640 CPR（30.4 弧秒）
電纜線數	5條雙絞線，32AWG

如果標準型號和結構無法滿足您的需要，我們會能根據您的要求提供定制解決方案。請聯系我們1-8-5-1-0-0-8-5-6-6-6。
