 方案說明書
一、概述 本試驗臺是按相關標準要求，對汽車天窗進行耐久實驗，根據相關標準對檢測結果進行產品合格與否判斷。 主要檢測項目： ◇天窗遮陽板耐久實驗 ◇天窗總成耐久實驗

 二、試驗臺外觀與組成
1、 試驗臺由檢測平臺、控制系統、控制電器等部分組成。臺體采用鋁型材臺架，箱體部分外觀顏色按工業設計要求；機械機構部分采用模塊化設計，方便安裝和維修。
2、控制系統、控制電器安裝于控制臺內部，顯示器放置于控制臺上方，便于操作和顯示，檢測平臺和控制系統通過電纜連接，機械部分和電器部分獨立分開。

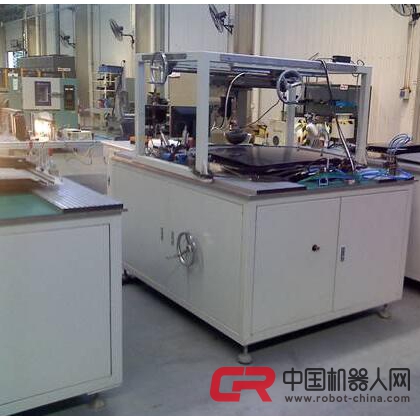

 3、各部分結構緊湊，布局合理，人機界面良好。試驗系統整體美觀大方，操作方便。 整體布局圖

三、試驗臺結構說明
本設備屬機電一體化設備，其機械操作臺由檢測臺架、夾緊機構、執行機構和相應的夾具組成。
 1、檢測平臺 檢測平臺由鋁材和碳鋼組成，平臺上方安裝天窗總成；檢測平臺高度符合人體力學設計，長度和寬度需由產品圖紙尺寸才能確定
 2、夾緊固定機構 天窗放置到位后，利用手動夾緊機構將樣件固定。夾緊機構位置調整方便，可根據不同的天窗對其位置進行調整，以便適應不同規格天窗的固定　　　　　　　　　　　
 3、執行機構 主要由FA標準件、氣缸、電機等組成，其在計算機控制下可完成加載、卸載、前進、后退等各種動作。 　檢測平臺示意圖 　　　執行機構示意圖

 四、試驗過程說明
 1、安裝 人工放置電動車窗至試驗臺上并用夾緊機構固定，按下啟動按鈕，試驗便可按預定程序動作。
 2、檢測 1.遮陽板耐久實驗：電機轉動，同步帶帶動機構向前移動，天窗遮陽板閉合，到位滯留設定時間后，按壓氣缸伸出，機構返回原位，一個動作循環完成 2.天窗總成耐久實驗：由電腦控制天窗總成動作循環，實現耐久實驗 3．設定 推動天窗遮陽板的速度，停留時間和可根據實驗的要求來設定 　

五、 計算機控制部分
 1 計算機系統 ◇ 工業控制計算機P4 3.0G/2G/500G（臺灣凌華） ◇ 19”液晶顯示器（聯想）； 2 控制系統 ◇ 高精度動作控制板卡 ◇ 電機運動控制卡 ◇ 高速A/D檢測卡
