技術說明書
一、概述

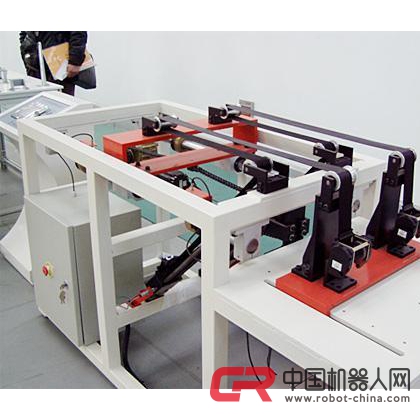

該試驗臺可進行各型汽車安全帶固定點靜強度試驗。
二、依據標準
?GB14167《汽車安全帶安裝固定點》
?SAE J 384《機動車輛安全帶固定點試驗規程》
?SAE J 384《機動車輛安全帶固定點性能要求》
?76/115/ECE《汽車安全帶固定點》
?ECE R14《關于就安全帶固定點方面批準車輛的統一規定》
三、試驗臺組成
試驗臺主要由試驗臺架、橫梁、液壓站、電液伺服缸、移動裝置、測試系統等組成。
3.1 臺體及夾具
臺體采用帶T型槽的鑄鐵平板（由買方提供），以確保試驗平臺的穩定性。試驗臺車身固定機構為內封閉件，尺寸應滿足樣品與支架安裝距離以及加載行程的要求，試驗車身可能達到的大尺寸5m×2m×2m。封閉件結構保證不同車身的安裝和位置調整的要求，也應滿足裝卸和位置調整的方便和靈活性。
試驗臺還具備3套人體模塊（上、下模塊），模塊材料應為輕質合金（如鎂合金、鋁合金等）。
 3.2 立柱及橫梁
在平板上安裝有立柱，立柱上安裝有導軌和絲桿，在絲桿的兩端分別安裝有步進電機和手輪驅動機構，以方便實現立柱高度的上下調節。頭枕沖擊試驗機安裝在立柱上，便于滿足不同汽車座椅和試驗的需要。
安裝加載缸的支架其高度和寬度要滿足車身大小、缸的安裝空間等要求。試驗臺架上液壓缸的布置能與不同類型座椅（單排、雙排、三排座椅等）的安全帶固定點安裝位置相匹配。
3.3液壓站
主要由油箱、液壓泵、電動機、閥塊、液壓元件及電氣控制元件等組成，以便提供試驗所需的液壓，液壓站的安裝方式為上置臥式，方便調節。
3.4移動裝置
液壓缸安裝在支架上的三排橫梁上，每排橫梁分別安裝3個液壓缸，并且缸能在各自的橫梁上滑動，以便缸能進行橫向調整，三排橫梁能夠在上下方向進行調整。橫向和上下方向的調整都能在不拆卸液壓缸的情況下進行，使其保證液壓缸能在和試樣相匹配的位置進行加載。支架需要有很好的鎖止裝置，保證液壓缸不會在任何情況下出現相互碰撞、觸碰到地面以及其他相互干涉的現象。加載過程中加載力與水平線夾角的變化范圍≤±3°。
移動裝置主要由絲桿和相應的步進驅動機構構成，絲杠垂直安裝在臺架上，橫梁沿著絲杠上下移動，推桿安裝在橫梁上，試驗臺還包括安裝在橫梁上且驅動所述橫梁沿著絲杠上下移動的電機及其傳動機構，橫梁通過電機及其傳動機構驅動沿著絲杠上下移動，從而移動方便且定位準確。

3.5電液伺服缸
主要是由電液伺服閥、反饋傳感器等集成于一體的高性能電液伺服系統執行元件。在伺服直線作動器振幅極限位置設計液壓緩沖區,對伺服直線作動器進行保護，載荷大小和速度均可由計算機進行控制。　　　
采用數字式伺服控制器控制液壓缸運動，使安全帶動作，并可使橫梁上下移動；可在計算機控制下改變加振速度。
    系統由9個液壓伺服缸組成，能夠保證9個缸同步加載，同步加載的誤差（加
