滾輪導軌：
1、矩形滾輪導軌+矩形齒條滾輪導軌（導軌上直接加工齒條成為一體式齒條導軌）傳動式機器人行走軸系統。庫比克的機器人第七軸所用齒條滾輪一體式導軌皆為精密研磨斜齒條精度為：5絲
2、每個滾輪組合，安裝有三個外球面滾輪軸承，分別在矩形導軌的3個工作面上滾動運行，滾輪軸承的外球面進過表面淬硬，有較深的淬硬層，表面硬度為HRC60。
齒輪：
齒輪組件，帶有回差調節機構，方便調整齒輪和齒條之間的嚙合間隙。采用這種專用齒輪組件，將使齒輪齒條傳動機構的設計和裝配變得簡單，實現齒輪齒條傳動系統的自動潤滑，延長機器人第七軸的使用壽命，降低故障率。
齒輪齒條的潤滑方式
庫比克的齒輪齒條采用的是自動潤滑方式，有如下幾個主要優點：
（1）單點自動潤滑器中可預先裝入一定數量的潤滑脂，可長時間使用之后才需要重新加脂，這樣就大大減少了保養工作量；
（2）如果齒輪齒條處于工作狀態，那這套自動潤滑系統也處于工作狀態，保證齒條得到良好的，持續的潤滑；
（3）實現滾輪導軌和齒輪齒條傳動系統的自動潤滑，將極大地方便維修保養工作和延長使用壽命；
（4）在彈簧的壓力的作用下，毛氈和滾輪導軌表面輕微貼合，油脂由毛氈滲出并涂抹在滾輪導軌的表面。

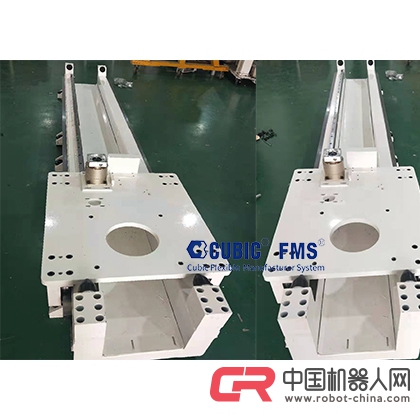

封閉式機器人第七軸適合環境比較惡劣的作業場合，組成部分與開放式的會有一些區別，庫比克封閉式機器人第七軸可實現速度快、精度高、良好的防塵、防污性等技術要求，對于機床工件上下料、焊接、裝配、噴涂、檢驗、鑄造、鍛壓、熱處理、金屬切削加工、搬運、碼垛等工作都可滿足工廠自動化生產線的實際需要。如下圖是庫比克其中一個封閉式機器人第七軸的案例：
庫比克機器人第七軸是一款可應用于多種場合的機器人行走軸單元，具有結構簡單、故障率低、性能可靠、易于維護、剛性高、運行速度快、有效負載大、重復精度高、防護性能好、可定制等特點。其基本要點有：
1、第七軸每節1米，左右前后平均分布4個地腳，每個地腳1棵組合螺栓；每1棵組合螺栓含1棵M16*140的膨脹螺栓+1棵M52*60的調節螺栓+1棵M52*1.5的防松螺母；
2、本體對接處精加工拼接，螺栓采用自攻螺栓，螺栓頂端帶螺牙組合；每節中心處并排4個M6 螺牙孔方便外部連接安裝感應器；本體兩端對接處并排6個M12安裝孔；
3、傳動部件采用精密研磨斜齒條+導軌搭橋無縫拼接，保證直線精度和平行精度。
4、封閉式地軌表面經過防氧化處理，可在惡劣的環境工作，一般客戶根據工作環境定制。
