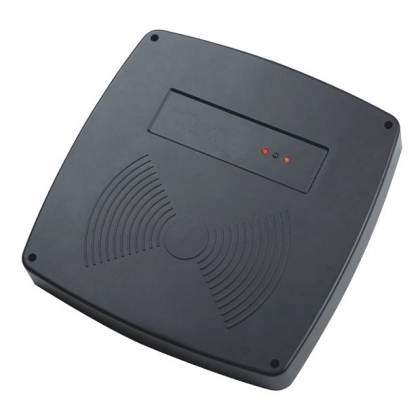

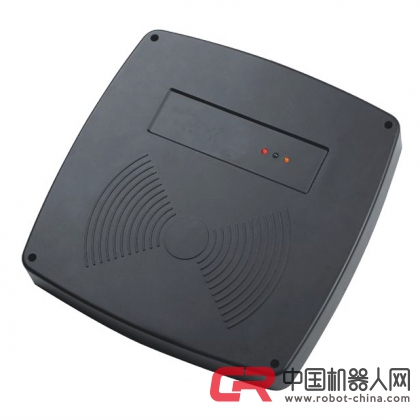

HDX讀卡器JY-L8100

產品說明

JY-L8100是廣州健永信息科技有限公司自主研發的一款基于射頻（RFID）識別技術遠距離閱讀器，采用了RFID低頻半雙工（HDX）/全雙工（FDX-B）雙格式無源射頻技術。該讀卡器符合ISO 11784/5國際標準協議，工作頻率134.2KHz，穿透性強，穩定性高，可遠距離識別所有HDX和FDX-B格式標簽，讀取HDX玻璃管標簽30cm以上，HDX動物耳標可達65cm以上，地下管道標簽可達180cm以上，廣泛應用于廣泛應用于動物管理、魚類管理、自動飼喂設備、智能通道盤點、門禁控制系統、工業自動化、城市地下管道巡檢系統等領域。

技術參數

產品名稱	HDX遠距離讀卡器	產品型號	JY-L8100
工作頻率	134.2KHz	支持協議	ISO 11784/5
通信接口	RS 232/485	兼容格式	HDX/FDX-B
讀取速度	100 ms	讀取離距	≥65cm（視標簽而定）
工作電壓	12V-36V	工作功率	5W
波特率	9600bps	規格尺寸	260mm X 260mm X 35mm
工作溫度	-20℃~+85℃	狀態提示	LED指示燈
IP等級	IP65	配件	標配



JY-L8100具有以下特點：

◆ 符合ISO11784/85國際標準協議；

◆ 兼容雙格式，可對HDX/FDX-B格式卡片讀取操作；

◆ 符合ISO11784/85國際標準協議；

◆ 工作頻率134.2kHz，穿透性強，性能穩定；

◆ 支持10V~366V寬電壓，RS232通信接口，接線簡易，開發簡單；

◆ 識別距離遠，讀取HDX耳標可達65cm以上；

◆ 讀卡器自帶蜂鳴器讀卡警示，蜂鳴可由讀卡遠近控制或慢或急鳴響；

◆ 穩定性高，可自動適應各種環境，長期使用不會漂移；

◆ 可靠性高，ESD保護，防浪涌保護；

接線定義

紅色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ VCC 12V ~36V

粗黑：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ DNG

黃色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ RS232 TX

綠色：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ RS232 RX

細黑：▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅▅ 信號地

通信與協議說明

通信接口

通信接口：RS 232/485

數據格式：1個起始位、8個數據位、無奇偶校驗位、1個停止位。

波特率：9600

通信數據

讀卡器上電工作后，每200mS會自動上傳模塊狀態數據：

狀態數據(字符串)：$T + 2B(FDX_RSSI) + 2B（HDX_RSSI）+1B(同步狀態)+ 2BRCC（不包括幀頭）+ #

例如：$T028F128#

讀卡器支持HDX和FDX-B兩種格式電子標簽，信號輸出數據(ASCLL)格式如下：

1、FDX-B后加數據(字符串)：$R1+1B（填補位，無意義）+3B國家代碼（高字節在前）+ 10B十六進制卡號（高位在前）+ 34B的16進制字節數據 + 2B RCC（不包括幀頭） + #

2、FDX-B無加數據(字符串)：$R2+1B（填補位，無意義）+3B國家代碼（高字節在前）+ 10B十六進制卡號（高位在前）+ 2B RCC（不包括幀頭） + #

3、HDX無加數據(字符串)：$R3+1B（填補位，無意義）+3B國家代碼（高字節在前）+ 10B十六進制卡號（高位在前）+ 2B RCC（不包括幀頭） + #

以上數據是讀到的數據，讀到數據后就往下發送（9600）

例如：$R383E7006581B7C424#

R3：HDX格式標簽；8：無意義；3E7：999國家代號（十進制）；006581B7C4：001703000004卡號(十進制) ；24：36RCC校驗

RCC校驗(R^3^8^3^E^7^0^0^6^5^8^1^B^7^C^4=0x10)

卡片進入場區后，模塊主動讀取標簽并上傳數據。如需控制讀卡，可發送天線開關命令。

命令(字符串)：

打開天線	$C+A+#
關閉天線	$C+B+#

信號指示

紅色LED：電源指示燈；

藍色LED：調諧狀態燈；

綠色LED：讀取提示燈；

讀卡器接上電源后，紅色LED長亮，讀卡器進入自動調諧狀態并根據工作環境對自身參數進行調諧。讀卡器檢測到RFID標簽存在時，解碼成功后綠色LED點亮，同時通過RS232 接口把數據傳輸?shù)浇邮掌鳌?/p>

免責聲明

● 開發預備知識

JY-L8100系列讀卡器將盡可能提供全面的開發模板、驅動程序和應用說明文檔以方便用戶使用，但也需要用戶熟悉自己設計產品所采用的硬件平臺及C語言相關知識。

● EMI與EMC

JY-L8100系列讀卡器機械結構決定了其EMI性能必然與一體化電路設計有所差異。系列讀卡器的EMI性能滿足絕大部分應用場合，用戶如有特殊要求，必然事先與我們聯系。

JY-L8100系列讀卡器的EMC性能與用戶地板的設計密切相關，尤其是電源電路、I/O隔離、復位電路，用戶在設計底板時必須充分考慮以上因素。我們將努力完善讀卡器的電磁兼容性，但不對用戶最終應用產品的EMC性能提供任何保證。

● 修改文檔的權利

廣州健永信息科技有限公司保留任何時候在沒有事先聲明的情況下對JY-L8100系列讀卡器相關文檔修改的權利。

● ESD靜電放電保護

JY-L8100系列讀卡器部分元件內置ESD保護電路，但當讀卡器的惡劣的環境中使用時，依然建議用戶在設計底板時提供ESD保護措施。安裝JY-L8100系列讀卡器時，為確保安全請先將積累在身體上的靜電釋放，如佩戴可靠接地的靜電環等；焊接過程中也應該注意釋放靜電，如確保焊接設備接地良好等。
