泰安巖裂隙探測儀圖片，超聲波圍巖裂隙探測儀說明書，圍巖裂隙探測儀參數，超聲波圍巖裂隙探測儀使用方法

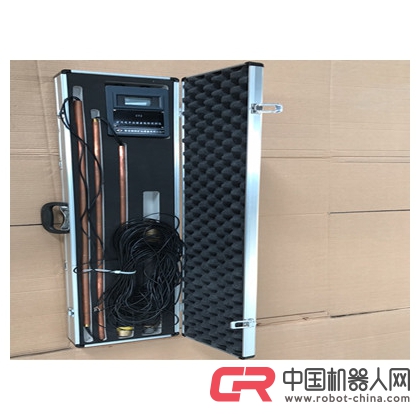

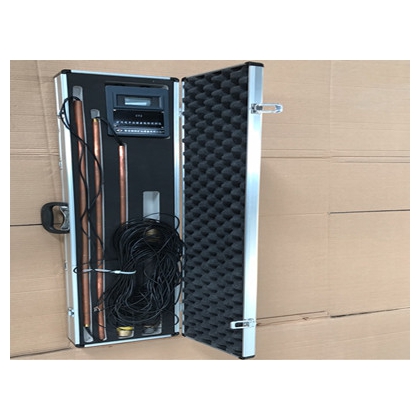

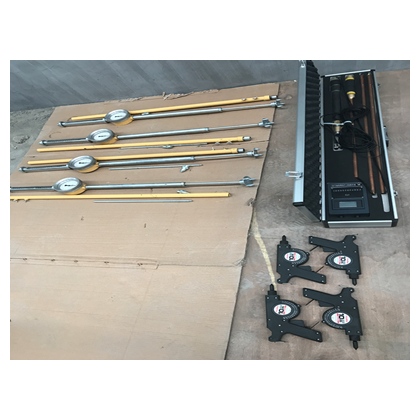

超聲波圍巖探測儀采用了當下先進的技術，這項技術代替了原來的頂板離層儀，頂板動態儀等簡單的儀器，能夠更加準確的探測出圍巖的松動情況，第一時間保證了曠工的安全，東西貴有貴的道理，錢沒有白花的，一次性購物享受終生。它的好不是我夸出來的您可以買來一用就知道。首先給大家介紹一下我們CT-2超聲波圍巖裂隙探測儀這個儀器：
1. 儀器工作原理
超聲波在巖體中的傳播速度與巖體受力狀態及裂隙程度有關，當圍巖裂隙（破裂逢）多時，波速相對于深度完整無裂隙（未松動破壞）巖（煤）體的波速低。通過巖石鉆孔（￠41～45mm)測出聲波縱波速度在圍巖鉆孔中的分布變化曲線或“時間——孔深”曲線，即可判定圍巖裂隙（松動）范圍。縱波速度是通過測定鉆空中一定距離（探頭長度）圍巖的聲波傳播時間計算出來的，CT-2型超聲波圍巖裂隙探測儀測定原理如下公式所示。發射換能器“F”在鉆孔中發射超聲波，沿鉆孔壁滑行傳播。發射換能器“F”發射超聲波的同時觸發計時線路計時，當接收換能器“I”收到超聲波信息后停止計時“S”，測出聲波在“F-I”的傳播時間，由此計算出波速：
L
V =— ×103米/秒
S
式中 L為換能器F-I間距，L=140mm，
s為測試時間數據，單位us。
2. 技術特征
（1）主機
防爆類型：礦用本質安全型，防爆標iI 。
發射電壓：450～500V
分 辨 率： 0.1uS
外形尺寸：206×102×57mm
重 量：600g
（2）探頭
主 頻：33KHz
外形尺寸：φ36×220mm
導 線： SYV—50—1 射頻電纜 20m
鉆孔直徑：φ41～45mm
（3）電源
電 池：5#普通堿性干電池6節
工作電壓：+5V
工作電流：80mA
（4）使用條件
環境溫度：0～40ºC
相對濕度：≤95+3%
儀器組成、技術特征及使用方法
1. 探頭及封孔器
探頭由發射換能器F和接收換能器J經由開槽塑料管聯接組成，收發兩個換能器可互換作使用。測桿由銅管制成，每10cm有一尺度槽，共20節，螺紋聯接。換能器聯接塑料管在仰斜測試時需用膠帶纏裹，以防漏水。
超聲波測試時，鉆孔中需充滿水耦合聲波傳播，一般情況下應將測試鉆孔布設在巷道兩幫，并略向下扎3～5º以便存水，這樣測試起來比較方便，當鉆孔仰斜或向上時，為保證鉆孔內注滿水，需使用封孔器。
2.探頭及封孔器
CT-2超聲波圍巖裂隙探測儀探頭由發射換能器和接收換能器經由開槽塑封管連接組成，收發兩個換能器可互換使用，測管由銅管制成，每10cm有一尺度槽，共20節，螺紋聯接。換能器聯接塑料管，在仰斜測試時需要膠帶纏裹，以防漏水。CT-2超聲波圍巖裂隙探測儀超聲波測試時，鉆孔中需充滿水耦合聲波傳播，一般情況下應將測試鉆孔布設在巷道兩幫，并將鉆孔略向下扎3-5o以便存水，這樣測試起來比較方便，當鉆孔仰斜或向上時，為保證鉆孔內注滿水，需使用
4.使用方法
（1)測試前檢查
電源電壓：開機后，紅色電源指示燈亮。每組電池可測5～10個鉆孔。
探頭絕緣電阻：換能器正極對絕緣電阻應≥500MΩ,否則將影響儀器的發射和接收能力，甚至不能正常工作。簡易判別方法：將兩個換能器接線螺母分別接儀器左邊的發射接線柱，打開電源開關后每5—7秒應有一次“啪、啪”的響聲，若不響說明換能器有問題，需檢查導線是否有開皮短路等現象或更換。
（2）測試工作
①鉆孔掃眼，清出孔中巖（煤）粉和碎石（煤）碴；
②將探頭送至孔底，封孔器插入孔口并固定好（兩幫向下扎鉆孔不用封孔器）；
③注水。測桿尾端有連續水流出時，表明水已注滿；
④測試讀數，將探頭向外逐次抽動10mm，讀數計時；
⑤檢查記錄數據，決定是否復測，初步判定圍巖裂隙松動范圍。
封孔器。
井下實測時，在一個斷面布置5～7個測孔，如圖1(a)所示。用單孔法（發射、接收探頭在同一個鉆孔）或平行雙孔法（一發射、一接收），實測得孔深—聲速曲線，確定每個孔的松動圈邊界。將各孔松動圈邊界相連，即得巷道圍巖松動圈的形狀和范圍?？咨?mdash;聲速曲線可能有圖1(b)、(c) 、(d)所示三種類型。圖1(c)中有段聲速升高部分，是由于松動圈與外部的塑性區或彈性區交界處的應力集中比較大，而使聲速有所提高（但聲速隨應力升降的靈敏度不高，通常不能用聲速作為測量應力的手段）。圖1(d)中有一段聲速起伏部分，主要是由于離層造成。在離層最大處，聲速最低。但不論那種情況，一律以破碎帶聲速低于原巖體聲速的原則，以聲速突變點作為松動圈的邊界。
