CT-2超聲波圍巖裂隙探測儀主機，超聲波圍巖裂隙探測儀參數，CT2圍巖裂隙探測儀圖片，圍巖裂隙探測儀廠家，圍巖裂隙探測儀技術先進，CT-2超聲波圍巖裂隙探測儀型號表示

煤礦的圍巖結實否關系著整個礦井底下煤礦工人的安全，所以圍巖是否有松動是每隔一段時間就要檢測儀一次的，我們這個CT-2圍巖裂隙探測儀目前是技術比較先進，檢測比較準確的一個儀器。下面我來簡單介紹一下我們的這個儀器吧！

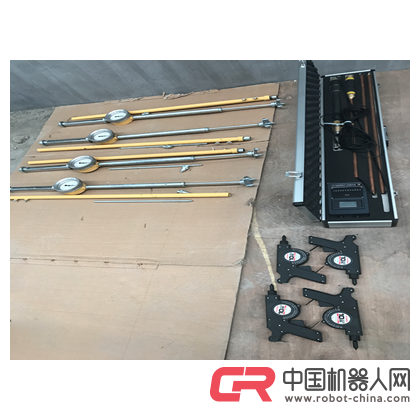

CT-2超聲波圍巖裂隙探測儀又名超聲波圍巖松動檢測儀鼎鑫生產的CT-2超聲波圍巖裂隙探測儀用于探測圍巖松動、裂隙范圍，為井巷設計與施工提供科學依據，CT-2型超聲波圍巖裂隙探測儀可用于瓦斯礦井、金屬礦井、隧道及地下工程圍巖定性評析。

表1  常見介質中聲波傳播速度（m/s）

使用方法

（1）測試前檢查

電源電壓：開機后，紅色電源指示燈亮。每組電池可測5～10個鉆孔。

探頭絕緣電阻：換能器正極對地絕緣電阻應≥500MΩ，否則將影響儀器的發射和接收能力，甚至不能正常工作。簡易判別方法：將兩個換能器接線螺母分別接儀器左邊的發射接線柱，打開電源開關后每5—7秒應有一次“啪、啪”的響聲，若不響說明換能器有問題，需檢查導線是否有開皮短路等現象或更換之。

（2）測試工作

①　鉆孔掃眼，清出孔中巖（煤）粉和碎石（煤）碴；

②　將探頭送至孔底，封孔器插入孔口并固定好（兩幫向下扎鉆孔不用封孔器)；

③　注水。測桿尾端有連續水流出時，表示水已注滿；

④　測試讀數，將探頭向外逐次抽動10mm，讀數計時；

⑤　檢查記錄數據，決定是否復制，初步判定圍巖裂隙松動范圍。

儀器工作原理

超聲波在巖體中的傳播速度與巖體受力狀態及裂隙程度有關，當圍巖裂隙（破裂逢）多時，波速相對于深度完整無裂隙（未松動破壞）巖（煤）體的波速低。通過巖石鉆孔（￠41～45mm)測出聲波縱波速度在圍巖鉆孔中的分布變化曲線或“時間——孔深”曲線，即可判定圍巖裂隙（松動）范圍?？v波速度是通過測定鉆空中一定距離（探頭長度）圍巖的聲波傳播時間計算出來的，CT-2型超聲波圍巖裂隙探測儀測定原理如下公式所示。發射換能器“F”在鉆孔中發射超聲波，沿鉆孔壁滑行傳播。發射換能器“F”發射超聲波的同時觸發計時線路計時，當接收換能器“I”收到超聲波信息后停止計時“S”，測出聲波在“F-I”的傳播時間，由此計算出波速：

5.注意事項

本儀器為礦用本質安全型產品，在使用與維修過程中，不得隨意更改本安電路電氣參數及元器件的規格與型號，不允許改用其它電池，以免影響本質安全性能。
