簡介



JY-LD6900M是一款基于射頻識別技術的低頻讀卡模塊，兼容134.2K、125K工作頻率，支持FDX-B、EMID及其兼容卡。通過UART進行通信，支持Modbus Rtu協議。小巧的體積、簡單的操作方式和超低的功耗使JY-LD6900M非常適合嵌入到AGV讀卡器、PDA等設備中。

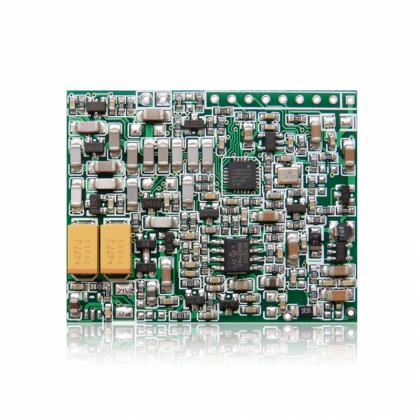

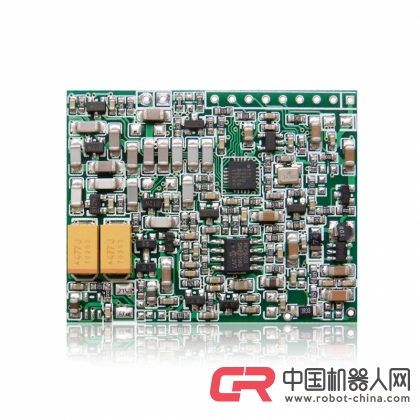

圖 1.1 JY-LD6900M實物圖片

JY-LD6900M具有以下特點：

◆ 工作頻率134.2kHz、125kHz；

◆ 產品支持FDX-B、EMID及其兼容卡；

◆ 符合ISO11784/85國際標準協議；

◆ 讀AGV地標標簽距離12cm以上，讀動物耳標20cm以上；

◆ 讀卡速度30ms，讀卡非常穩定；

◆ UART通信接口，支持Modbus Rtu協議；

◆ 模塊尺寸:43.43mm*34.65mm*2mm；

◆ 超低功耗，休眠狀態可低至微安級別；

◆ 體積小巧，可方便集成到AGV讀卡器、PDA等設備中。

2. 電氣參數

2.1 極限參數

工作溫度…………………………………………………………………………-20℃~+85℃

貯存溫度……………………………………………………………………… -40℃~+125℃

供電電壓(vcc to vss)……………………………………………………………-0.3V~+5.5V

電源管腳對地電壓………………………………………………………………-0.3V~+5.8V

信號管腳對地電壓………………………………………………………………-0.3V~+3.5V

每個管腳最大I_OL………………………………………………………………… ±2mA

相對濕度 ………………………………………………………………………… 5%~95%

注：超出“絕對最大額定值”條件下工作會造成器件的永久損壞。以上未涉及器件在這些條件或超出這些條件下的功能操作。器件不能長時間在絕對最大額定值條件下工作，否則會影響其可靠性。

2.2 直流特性

測試條件Temperature=+25℃。

表 2.1 器件直流特性表

3. 描述

3.1 管腳說明

JY-LD6900M模塊管腳定義如下。



圖 3.1 JY-LD6900M管腳圖

表 3.1 器件管腳說明列表

管腳	符號	功能
1	VCC	電源輸入引腳：5V
2	GND	電源地
3	CK	懸空
4	CD	懸空
5	PWEN	模塊使能引腳：高電平有效
6	TX	數據發送引腳
7	RX	數據接收引腳
9	LED1	LED輸出引腳： 常態為高電平，讀到標簽輸出低電平
A1	ANT	天線引腳
A2	ANT	天線引腳

注：UART的波特率默認為9600bit/s，有特殊要求的用戶請事先向銷售工程師說明。

3.2 接口方式和典型應用

JY-LD6900M通過UART進行通信，用戶只需通過UART發送簡單的命令便可完成對ID卡的讀操作。典型應用電路圖如圖 3.2所示。



圖 3.2 JY-LD6900M典型應用電路圖

4. 通信與協議說明

串口配置（8位數據位）：

波特率	19200
校驗	1位偶校驗
停止位	1位
