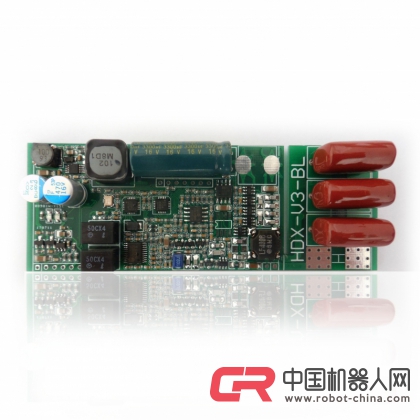

l 工作頻率134.2kHz，穿透性強；
l 模塊支持HDX和FDX-B格式標簽，符合ISO11784/85國際標準協議；
l 配25cm直徑天線，讀HDX耳標65cm，讀FDX-B耳標40cm，讀地下管道標簽180cm；
l 配100cm*100cm天線，讀HDX耳標可達80cm；
l UART通信接口，TTL電平輸出，操作簡單；
l 支持多個讀卡模塊在附近同時使用，不影響讀卡。
|
工作頻率 |
134.2kHz |
支持協議 |
ISO11784/5 |
|
讀取距離 |
≥40cm |
標簽兼容 |
HDX、FDX-B |
|
讀卡芯片 |
軟解碼 |
工作功率 |
≤4.5W |
|
讀取速度 |
100ms |
接線方式 |
2.54插針式 |
|
工作電壓 |
3.5V—5.5V |
通信接口 |
UART |
|
波特率 |
115200 bps |
規格尺寸 |
40mm*108mm*15mm |
|
工作溫度 |
-20℃~+85℃ |
環境濕度 |
5%~95% |
相關應用
專給行業配套廠家生產讀卡設備使用，廣泛應用于城市地下管道巡檢系統、門禁控制系統、動物管理、屠宰場、包裝廠和工業自動化應用領域等。
性能特點
◆ 工作頻率134.2kHz，穿透性強；
◆ 模塊支持HDX和FDX-B格式標簽；
◆ 符合ISO11784/85國際標準協議；
◆ 讀動物耳標10cm-80cm，讀地下管道標簽100cm-220cm（距離與標簽、天線有關）；
◆ UART通信接口，操作簡單；
◆ 3.5-5.5V供電，波特率115200bps；
◆ 模塊尺寸:40mm*108mm*15mm；
◆ 支持多個讀卡模塊在附近同時使用，不影響讀卡。
電氣參數
工作溫度…………………………………………………………………………-20℃~+85℃
貯存溫度……………………………………………………………………… -40℃~+125℃
供電電壓(vcc to vss)……………………………………………………………-0.3V~+5.5V
電源管腳對地電壓………………………………………………………………-0.3V~+5.8V
信號管腳對地電壓………………………………………………………………-0.3V~+3.5V
每個管腳最大IOL………………………………………………………………… ±2mA
相對濕度 ………………………………………………………………………… 5%~95%
注：超出“絕對最大額定值”條件下工作會造成器件的永久損壞。以上未涉及器件在這些條件或超出這些條件下的功能操作。器件不能長時間在絕對最大額定值條件下工作，否則會影響其可靠性。
直流特性
測試條件Temperature=+25℃。
表 2.1 器件直流特性表
|
符號 |
參數 |
測試條件 |
最小值 |
典型值 |
最大值 |
單位 |
|
VCC |
工作電壓 |
3.6 |
4.0 |
5.5 |
V |
|
|
IDC1 |
電流消耗 |
正常模式 |
800 |
mA |
||
|
IDC2 |
電流消耗 |
待機模式 |
20 |
50 |
mA |
|
|
VOL |
輸出低電平 |
I(OLMAX)=-2mA |
VSS |
VSS+0.6 |
V |
|
|
VOH |
輸出高電平 |
I(OHMAX)=2mA |
3.0 |
VCC |
V |
JY-LD6100模塊管腳定義如下。
表 3.1 器件管腳說明列表
|
管腳 |
符號 |
功能 |
|
1 |
VCC |
電源輸入引腳：3.5V-5.5V |
|
2 |
GND |
電源地 |
|
3 |
RXD |
數據接收引腳 |
|
4 |
TXD |
數據發送引腳 |
|
5 |
PWEN |
模塊使能引腳：高電平有效 |
|
6 |
SY |
同步信號引腳 |
|
A1 |
ANT |
天線引腳 |
|
A2 |
ANT |
天線引腳 |
注：UART的波特率默認為115200bit/s，有需用到同步信號引腳的用戶請事先向銷售工程師說明。
通信接口
通信接口：TTL
數據格式：1個起始位、8個數據位、無奇偶校驗位、1個停止位。
波特率：115200
|
|
|
|
|
|
|
|
