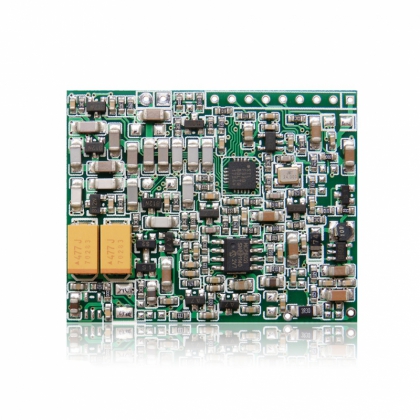

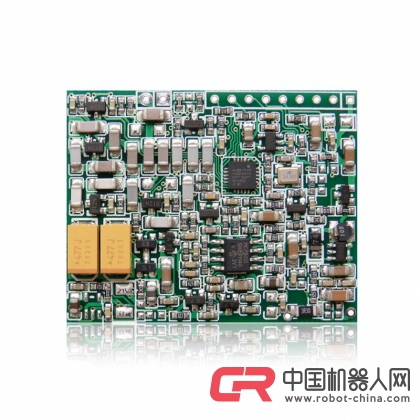

l JY-LD6900是廣州健永信息科技有限公司開發的低頻讀卡模塊，支持
ISO11784/5協議標準，兼容134.2K、125K，可讀FDX-B和EMID編碼格式標簽；
l 采用插針式，焊接方便，讀卡靈敏，可滿足對距離、速度、靈敏度要求高的PDA、AGV讀卡器等設備；
l 配套圓形天線，直徑62mm、133mm可選，讀卡速度小于30ms，可自動諧調，自適應環境，性能穩定；
l UART通信接口，TTL電平，無需理解復雜的射頻通信協議，操作簡單；
|
工作頻率 |
134.2kHz、125kHz |
支持協議 |
ISO11784/5 |
|
讀取距離 |
>20cm |
工作方式 |
FDX-B（全雙工通信） |
|
讀卡芯片 |
軟解碼 |
工作功耗 |
1 W |
|
讀取速度 |
30ms |
接線方式 |
2.54插針式 |
|
工作電壓 |
5V |
通信接口 |
UART |
|
波特率 |
9600 bps |
規格尺寸 |
43.43mm*34.65mm*2mm |
|
工作溫度 |
-20℃~+85℃ |
環境濕度 |
5%~95% |
相關應用
AGV定位導航、動物管理，金龍魚管理，林業樹木管理，生產線自動化管理，物料運輸管理，車輛管理，鐵路巡檢，資產管理，水電管理等
性能特點
◆ 工作頻率134.2kHz、125kHz；
◆ 產品支持FDX-B、EMID及其兼容卡；
◆ 符合ISO11784/85國際標準協議；
◆ 讀2*12的玻璃管距離8cm以上，讀動物耳標20cm以上；
◆ 讀卡速度30ms，讀卡非常穩定；
◆ UART通信接口，操作簡單，5V電壓，波特率9600bps；
◆ 模塊尺寸:43.43mm*34.65mm*2mm；
◆ 超低功耗，休眠狀態可低至微安級別；
◆ 體積小巧，可方便集成到AGV讀卡器、PDA等設備中。
電氣參數
工作溫度…………………………………………………………………………-20℃~+85℃
貯存溫度……………………………………………………………………… -40℃~+125℃
供電電壓(vcc to vss)……………………………………………………………-0.3V~+5.5V
電源管腳對地電壓………………………………………………………………-0.3V~+5.8V
信號管腳對地電壓………………………………………………………………-0.3V~+3.5V
每個管腳最大IOL………………………………………………………………… ±2mA
相對濕度 ………………………………………………………………………… 5%~95%
注：超出“絕對最大額定值”條件下工作會造成器件的永久損壞。以上未涉及器件在這些條件或超出這些條件下的功能操作。器件不能長時間在絕對最大額定值條件下工作，否則會影響其可靠性。
直流特性
測試條件Temperature=+25℃。
表 2.1 器件直流特性表
|
符號 |
參數 |
測試條件 |
最小值 |
典型值 |
最大值 |
單位 |
|
VCC |
工作電壓 |
4.6 |
5.0 |
5.5 |
V |
|
|
IDC1 |
電流消耗 |
正常模式 |
200 |
mA |
||
|
IDC2 |
電流消耗 |
待機模式 |
0.5 |
mA |
||
|
VOL |
輸出低電平 |
I(OLMAX)=-2mA |
VSS |
VSS+0.6 |
V |
|
|
VOH |
輸出高電平 |
I(OHMAX)=2mA |
3.0 |
VCC |
V |
JY-LD6900模塊管腳定義如下。
表 3.1 器件管腳說明列表
|
管腳 |
符號 |
功能 |
|
1 |
VCC |
電源輸入引腳：5V |
|
2 |
GND |
電源地 |
|
3 |
CK |
懸空 |
|
4 |
CD |
懸空 |
|
5 |
PWEN |
模塊使能引腳：高電平有效 |
|
6 |
TX |
數據發送引腳 |
|
7 |
RX |
數據接收引腳 |
|
9 |
LED1 |
LED輸出引腳： 常態為高電平，讀到標簽輸出低電平 |
|
A1 |
ANT |
天線引腳 |
|
A2 |
ANT |
天線引腳 |
注：UART的波特率默認為9600bit/s，有特殊要求的用戶請事先向銷售工程師說明。
通信接口
通信接口：TTL
數據格式：1個起始位、8個數據位、無奇偶校驗位、1個停止位。
波特率：9600
|
|
|
|
|
|
|
|
