產品描述

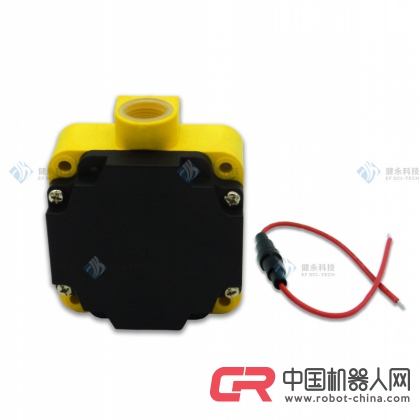

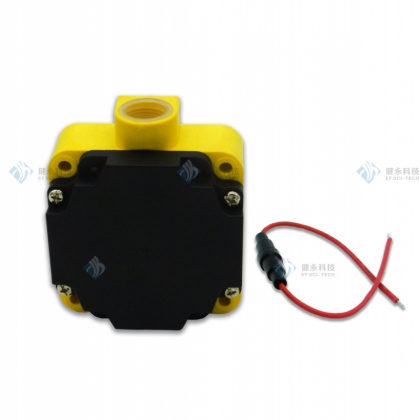

l JY-L8900是廣州健永信息科技有限公司研發的工業級AGV高速讀卡器（地標傳感器），支持125K、134.2K，兼容FDX-B和EMID格式；

l 穩定讀取標簽速度達2米/秒，讀取距離達15cm，比同行產品讀取速度快一倍以上；

l 采用方型外觀設計，耐壓防摔，可靈活安裝；

l 讀卡器內部集成了射頻部分通信協議，可對接PC/PLC/單片機，用戶只需通過RS232 / RS485通信接口接收數據便能完成對標簽的讀取操作；

l 穿透性好，穩定性高，錯誤率極低，長期使用不會漂移；

l 百萬次讀卡測試，可靠性強，防護等級高，可自適應一般工業環境；

l 接線簡易，開發簡單，通用版和MODBUS RTU版可選；

    技術參數

工作頻率	134.2 kHz、125kHz	支持協議	通用版、MODBUS RTU（可選）
讀取距離	15 cm（JY-T242E地標，靜止狀態）	識別速度	2m/s  (JY-T242E地標，距離5cm)
識別方式	定向識別	額定功率	1.2 W
讀取時間	30 ms	通訊接口	RS232（標準）、RS485（可選）
工作電壓	10-26 V	規格尺寸	(L)80mm*(W)80mm*(H)40mm
IP等級	IP54	工作溫度	-20℃ ~ 70℃
狀態提示	LED指示燈	配件	標配

應用領域：

1、AGV自動導引小車

實現AGV小車在行駛過程中的站點識別跟定位控制管理

2、AGV自動送料車

實現送料車上料、下料站點的自動?？亢完P鍵站點的自動識別。

3、 AGV送餐機器人

能滿足送餐機器人對站點精準識別的要求，實現送餐機器人的準確?？亢团渌汀?/p>

4、 其他AGV應用

實現AGV巡檢機器人、AGV采摘機器人等在行駛過程中的站點識別和控制管理。

5、生產線自動化管理

實現柔性生產線上的快速精準站點識別。

性能指標：

◆ 工作電壓：10-26 V

◆ 功率：1.2 W

◆ 電路保護：帶極性反接保護

◆ 工作頻率：134.2KHZ、125KHZ

◆ 識別速度：2m/s (JY-T242E地標，距離5cm)

◆ 讀卡距離：15 cm（JY-T242E地標，靜止狀態）

◆ 支持標簽類型：FDX-B、EMID

◆ 通信接口：RS232 / RS485

◆ 工作濕度：10－90% RH (不結露)

◆  工作溫度：-25 ℃ － +70 ℃

◆  防護等級：IP54

◆  外殼材質：ABS工程塑料

    接線端子定義

讀卡器RS232版接線端子電氣定義如圖 2.1


讀卡器RS485版接線端子電氣定義如圖2.2



注：另配有保險絲；

    信號指示

紅色LED：電源指示燈

綠色LED：標簽檢測指示燈

讀卡器工作過程：

讀卡器接上電源后，紅色LED長亮，讀卡器進入自動調諧狀態并根據工作環境對自身參數進行調諧.。

讀卡器檢測到RFID標簽存在時，解碼成功后綠色LED點亮，同時通過RS232 / RS485接口把數據傳輸到接收器。

    通信接口

通信接口：RS232 / RS485

數據格式：1個起始位、8個數據位、無奇偶校驗位、1個停止位。

波特率：9600

輸出編碼格式：ascii  碼
