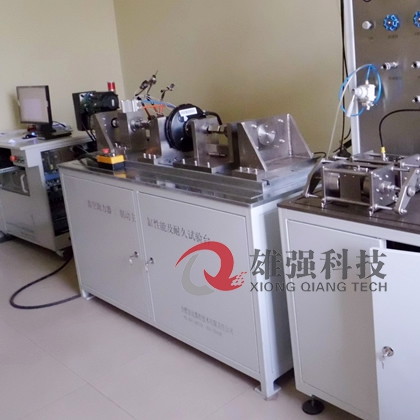

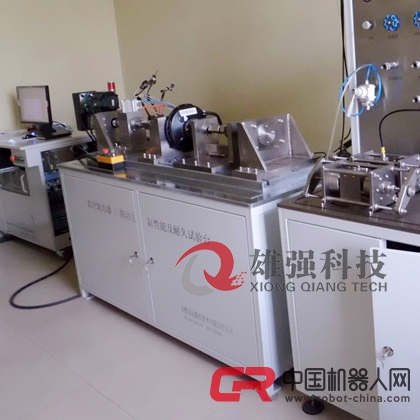

試驗臺機械主體
試驗臺主體和控制部分是整體結構，具有足夠的剛度。驅動系統、真空系統、
控制系統等布置在試驗臺架上，系統試件安裝夾具、力測量系統、位移測量系統
等布置在試驗機構上。
主體工作臺面防腐防銹，外殼噴塑鋼板。工作臺面尺寸：長 2000x 寬 400x
厚 20mm（具體根據設定確定）。臺面板上預留有油槽，把試驗溢流的液體。通過
油槽流到回收瓶中。
試驗臺主體臺面的易沾染制動液的機械裝置均具有防腐防銹功能，美觀大
方。試驗臺的設計通過簡單的安裝即可完成所有性能測試項目，調整方便，省力
快捷。
4.2 、驅動裝置
電動缸驅動裝置由伺服電機、絲桿、傳感器和
300mm/s,通過計算機進行控制，可實現高速及低
速情況下恒速率、恒力率控制。
輸入力傳感器分2種力傳感器0－2500N形式
和大力傳感器（0～10000N）二檔選用，使用時
拆裝方便。小力傳感器是為了保證測試始動力和
釋 放 力 更 精 確 ， 大 力 傳 感 器 是 為 了 測 試 靜 強 度 試 驗 時 使 用
