1、檢測項目

1.1 拉索力傳遞和行程效率；

1.2 拉索滑行阻力測試

1.3 拉索負載效率

1.4 空行程試驗

1.5拉索耐久試驗（配有兩個工位）

2、試驗臺的組成結構

2.1試驗臺組成

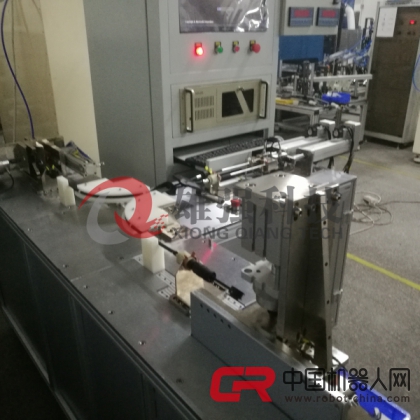

試驗臺由機械操作臺和控制柜等部分組成；操作臺由鋁型材結構臺架、高低溫環境系統（另行配置）、電動缸驅動機構、高低溫氣動驅動機構、力和位移檢測機構、負載機構（可壓縮彈簧機構）等組成。

（外置保溫倉原理圖）

2.2試驗臺外觀顏色

試驗臺臺架、計算機控制柜體采用外表采用噴塑處理，外觀顏色按工業設計要求。

3、試驗臺詳細說明

3.1 試驗臺臺架機械結構

◇ 性能一工位驅動裝置

試驗臺由鋼結構臺架、驅動裝置、力和位移檢測機構、負載機構等組成；

驅動裝置主要由電動缸、力傳感器、位移傳感器及機構夾具等組成，對各種拉索樣件的全行程到達時有限位裝置，以避免樣件的意外損壞；驅動裝置的驅動速度在1～200mm/S范圍內可調，設定速度與實際速度的相對誤差不超過±1％；驅動裝置的最大輸出力為15000N，驅動的行程性能在0～150mm范圍，工作行程在額定范圍內可以任意調節；設定行程與實際行程的誤差不超過±0.1mm。
