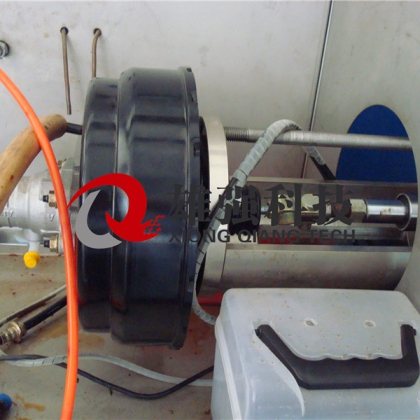

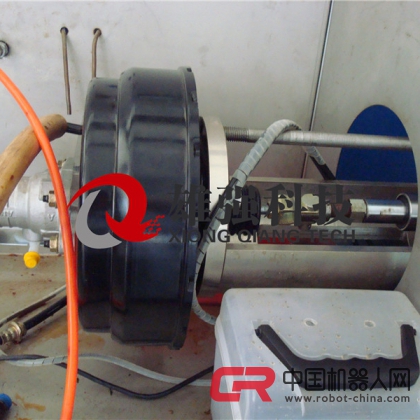

制動管路排氣系統
該系統由氣液轉換器、電磁閥、真空系統、氣源系統組成，采用真空注油
方式，將管路及試件內的空氣排出然后進行自動注油。制動管路排氣系統具有排
氣快、排氣效果好和清潔方便等特點。
4.4 管路系統
4 4 .4.1 真空系統
該系統由高真空泵、真空罐、真空開關、真空電磁閥、真空表、真空傳感器
等組成，為實驗提供所需真空度。真空度通過計算機自動調節控制，顯示屏實時
顯示真空度值。
采用真空泵抽取真空，系統極限壓力0.9Pa（實際達到50Pa），真空泵的抽速
4.5L/s，真空范圍50Pa～100kPa可調；
4.4.2 比例氣壓系統
通過計算機設定氣壓值，控制調節電氣比例閥輸出氣壓，實現0～1 MPa的
氣壓調節，氣壓系統本身無泄露。
4.4.3 排量吸收及負載裝置
該裝置由輪缸皮碗、絲桿、矩形彈簧等組成。采用手動調節絲桿改變加載輪
缸的吸收容積，可滿足不同試驗對吸收排量的要求。測試真空助力器帶主缸和制
動主缸產品時，用排量吸收裝置模擬負載。每腔排量吸收裝置最大可吸收容積
20mL，吸收容積可調。
輪缸負載機構是有兩個完全對稱的彈簧負載機構組成的，彈簧安裝于殼體
內，一端連接有壓板，可通過手輪來調節彈簧壓縮的預緊力大小，另一端連接于
活塊，活塊上安裝于調節桿；輪缸安裝在安裝底版的中間，調整調節桿的伸出長
度，模擬輪缸實車狀態安裝的預緊力。
