主要技術參數及要求
3.1 使用環境
◇ 濕度范圍：15～90%（相對濕度）；
◇ 工作溫度范圍：0～40℃；
◇ 供電電壓：AC 380V±10%/50Hz，4KW，接地線；
◇ 氣源：0.4～0.8MPa，流量 1L/S
3.2 測試壓力范圍：0－25 MPa ，精度：±0.2% FS
3.3 輸入位移：0～50mm，精度：±0.2% FS
輸出位移：0～50mm，精度：±0.2% FS，
3.4 變形位移：0～10mm，精度：±0.2% FS，
3.5 輸入力傳感器 1：0－2500N ，精度 ：±0.2% FS
輸入力傳感器 2：0－10000N，精度 ：±0.2% FS
3.6 輸出力傳感器： 0－20000N， 精度 ：±0.2% FS
3.7 氣壓傳感器：0～1MPa，精度：±0.2% FS
3.8 真空度傳感器：0――100KPa，精度：±0.2% FS
3.9 氣壓調節精度：5kPa
4 4 試驗臺結構型式
www.hfxqsk.com 服務熱線：13305696693 0551-68155789
第 3 頁 共 18 頁

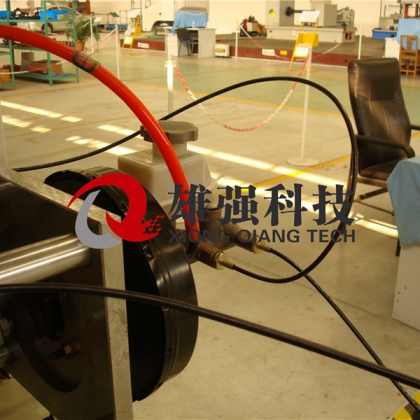

試驗臺采用箱體結構型式，參見下圖，外型尺寸：2000×850×1800 (長×
寬×高),具體尺寸根據設計要求確定。試驗臺主要包括臺架、試件夾具、驅動系
統、負載分泵機構、真空系統、排量吸收調整系統、液壓系統、計算機測控系統
等幾大部分組成。
