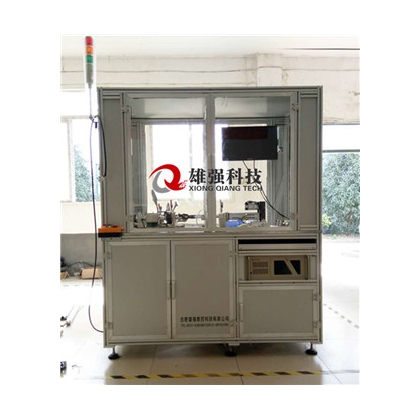

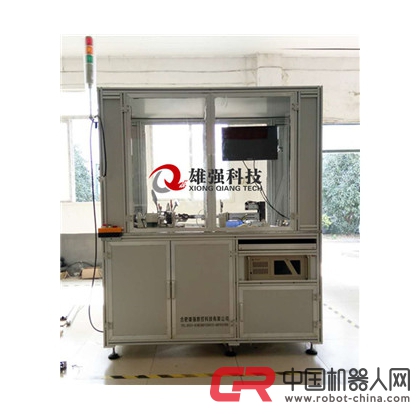

試驗臺組成
1）試驗臺由驅動伺服電機、
減速機、聯軸器、扭矩傳感器、負載機構、試驗夾
及雄強控制系統組成，試驗臺按實車狀態安裝固定轉向管柱總成后，即可試驗。
2）設備外觀顏色按工業標準設計（采用鋁合金型材結構），各部分結構緊湊，布
局合理，人機交互界面良好。
三、 試驗臺說明
1 、轉向間隙檢測
1.1 試驗平臺
采用鋼鋁合金臺架形式，把驅動機構、管柱安裝夾具等安裝在臺面上，可
以保證試驗時的穩定性和工作的可靠性。固定支架可以在一定范圍內移動，以滿
足 0.5－1.5 米長轉向管柱的試驗需要。
1.2 驅動裝置
驅動模塊包括：5000Nm 驅動裝置、5000Nm 輸出負載加載驅動裝置。
采用日本松下伺服電機及減速機、北京一線動態高精度扭矩傳感?？刂平Y(jié)構。保
www.hfxqsk.com 聯系方式：0551-68155789 13305696693
第 3 頁 共 8 頁
證試驗臺疲勞試驗及數據精確性。
