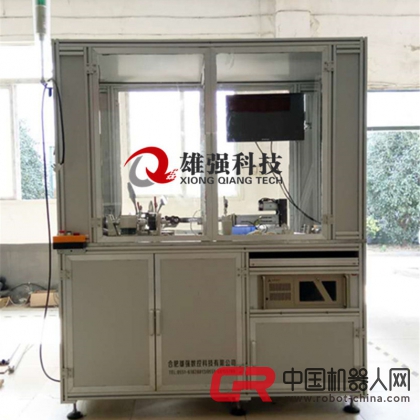

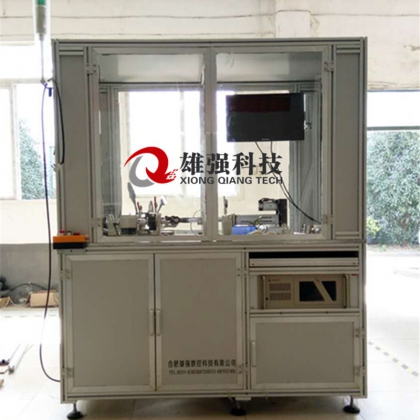

試驗平臺
采用鋼鋁合金臺架形式，把驅動機構、管柱安裝夾具等安裝在臺面上，可
以保證試驗時的穩定性和工作的可靠性。固定支架可以在一定范圍內移動，以滿
足 0.5－1.5 米長轉向管柱的試驗需要。
1.2 驅動裝置
驅動模塊包括：5000Nm 驅動裝置、5000Nm 輸出負載加載驅動裝置。
采用日本松下伺服電機及
減速機、北京一線動態高精度扭矩傳感。控制結構。保
www.hfxqsk.com 聯系方式：0551-68155789 13305696693
第 3 頁 共 8 頁
證試驗臺疲勞試驗及數據精確性。
本裝置結構原理如上圖所示。伺服電機通過減速機、扭矩傳感器、連軸器、
旋轉驅動頭可以輸出旋轉運動，本裝置最大輸出扭矩 200Nm。
1.3 輸出端加載傾負載機構及角調整機構
該機構主要用于調整試件輸出端的位置。該裝置主要包括橫向?qū)к?、傾角平
臺、加載裝置等，可以保證試件輸出端沿著滑軌橫向移動，并能沿豎直方向軸心
旋轉，通過調節手柄還可實現傾角角度調節。
