1、試驗臺功能

  1.1電子踏板循環耐久試驗

1.2 每一次循環動作下的雙路信號輸出（或單路輸出）采集

  1.3 每一次循環動作下的踏板力輸出（操作力、回程力、力滯）采集

1.4 每一次循環動作下的性能檢測（線性度、同步度）采集

每一次運動循環，試驗臺自動進行計數，同時記錄每一次循環腳踏力、回程力、電壓、線性度、同步度等信號值與踏板角度的關系曲線

2、試驗臺的組成結構

2.1試驗臺組成

試驗臺臺架、試驗夾具、力傳感器、伺服電機及減速器、試驗可調電源。計算機控制系統及雄強軟件等部分組成。

2.2試驗臺布局

   試驗臺采用計算機控制柜和操作臺一體化結構組成，通過航空插頭兩兩連接。踏板試驗臺體由一個工位組成。

2.3試驗臺外觀顏色

試驗臺采用鋁型材或者碳鋼結構組成，試驗臺外形結構及顏色按照甲方產線來設計制造。

3、使用環境

◇ 工作溫度范圍：0～40℃

◇ 供電電壓：AC220V±10%/50Hz

4、試驗臺結構型式

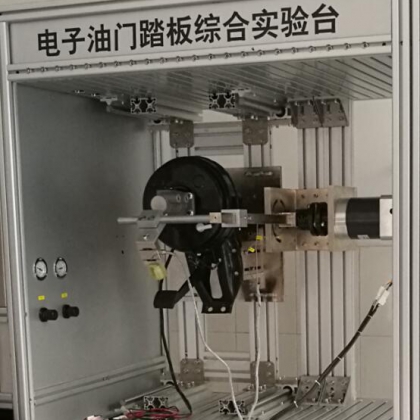

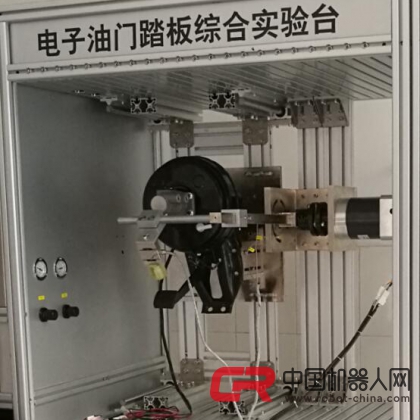

試驗臺采用箱體結構型式，參見上圖，外型尺寸：2800×800×1800 (長×寬×高),具體尺寸根據設計要求確定。試驗臺主要包括伺服電機驅動機構、臺架、試件夾具、計算機測控系統等幾大部分組成。
