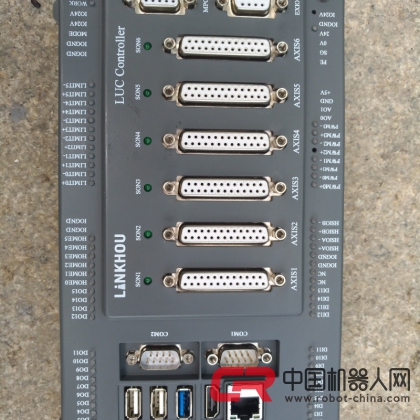

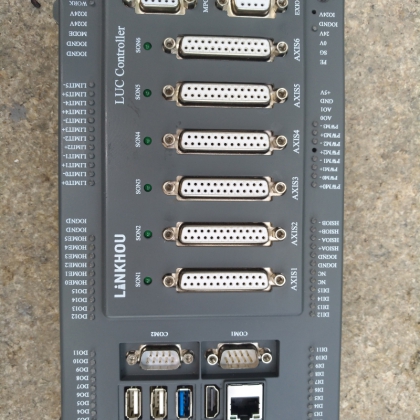

LUC系列一體式運動控制器集成了工業計算機和運動控制器，采用X86架構的CPU和芯片組為系統處理器，高性能的DSP和FPGA為運動控制協處理器。該運動控制器提供計算機常見接口及運動控制專用接口，在實現高性能、高精度的多軸運動控制的同時，具備普通計算機的功能。
LUC系列一體式運動控制器通過DSP和FPGA進行運動規劃，可以輸出脈沖或模擬量指令。它支持點位和連續軌跡，多軸同步，直線、圓弧、螺旋線、空間直線插補等運動模式。該運動控制器可以自由設定加減速、S型曲線平滑等參數，協助用戶設計出最適合機械結構的運動規劃。通過提供的VC、VB、C#等開發環境下的庫文件，用戶可以輕松實現對控制器的編程，構建自動化控制系統。
LUC系列一體式運動控制器可用于機器人、數控機床、3C設備、固晶機、焊線機、激光切割、激光焊接、包裝機械、木工機械、鈑金設備、等離子/火焰切割等要求高速、高精度運動控制的設備。
特點
l 高性能的嵌入式處理器，應對不同應用場景
l 4/6軸運動控制
l DSP高速運動規劃
l FPGA精確鎖存脈沖計數，多軸同步控制
l 支持點位（Trap）/速度（Jog）/電子齒輪模式（Gear）
l 支持電子凸輪（Follow）/位置時間（PT）/位置速度時間（PVT）
l 支持任意2軸直線、圓弧插補，支持任意3軸、4軸直線插補，空間螺旋線插補
l 可同時建立兩個插補坐標系
l 具有前瞻預處理算法，反向間隙補償，螺距誤差補償
|
|
四軸 |
六軸 |
|
系統硬件 |
˜X86CPU，主頻1.3GHz /1.8GHz ˜內存2GB/4GB ˜存儲32GB/64GB |
|
|
PC接口 |
˜HDMI接口X1 ˜USB2.0X2、USB3.0X1 ˜COM接口X2 ˜千兆網接口X1
|
|
|
功能 |
||
|
可控軸數 |
4軸 |
6軸 |
|
控制方式 |
脈沖、模擬量 |
脈沖、模擬量 |
|
控制周期 |
1ms(脈沖)/250us(模擬量) |
1ms(脈沖)/250us(模擬量) |
|
脈沖輸出 |
4MHZ |
4MHZ |
|
模擬量輸出 |
-10V~+10V，16bit |
-10V~+10V，16bit |
|
編碼器 |
ABZ三相差分信號，最高頻率4MHZ |
ABZ三相差分信號，最高頻率4MHZ |
|
運動控制接口 |
正負限位、原點信號、驅動器使能、驅動器報警、驅動器清零 |
正負限位、原點信號、驅動器使能、驅動器報警、驅動器清零 |
|
硬件捕獲 |
編碼器Index信號、原點Home信號 |
編碼器Index信號、原點Home信號 |
|
輔助編碼器 |
1路 |
1路 |
|
位置比較輸出 |
有 |
有 |
|
通用IO |
16路輸入、16路輸出（光耦隔離） |
16路輸入、16路輸出（光耦隔離） |
|
擴展IO |
可擴展256路IO（光耦隔離） |
可擴展256路IO（光耦隔離） |
|
高速IO |
2路 |
2路 |
|
運行環境 |
||
|
電源 |
24VDC±10，ICC=3A Min |
24VDC±10，ICC=3A Min |
|
工作溫度 |
0-55℃ |
0-55℃ |
|
工作濕度 |
5%-95%，無凝結 |
5%-95%，無凝結 |
|
|
|
|
|
|
|
|
