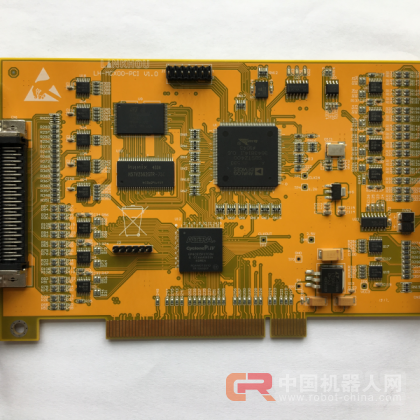

一、多軸運動控制卡

插卡式多軸通用運動控制器是一款基于PCI總線的運動控制器，可用于控制步進電機和伺服系統。它通過DSP和FPGA進行運動規劃，可以輸出脈沖或模擬量指令。它支持點位和連續軌跡，多軸同步，直線、圓弧、螺旋線、空間直線插補等運動模式。插卡式運動控制器可以自由設定加減速、S型曲線平滑等參數，協助用戶設計出最適合機械結構的運動規劃。通過提供的VC、VB、C#等開發環境下的庫文件，用戶可以輕松實現對控制器的編程，構建自動化控制系統。

插卡式運動控制器可用于機器人、數控機床、3C設備、固晶機、焊線機、激光切割、激光焊接、包裝機械、木工機械、鈑金設備、等離子/火焰切割等要求高速、高精度運動控制的設備。

運動控制器性能參數：

l 4/8軸運動控制

l DSP高速運動規劃

l FPGA精確鎖存脈沖計數，多軸同步控制

l 支持點位（Trap）、速度（Jog）、電子齒輪模式（Gear）

l 支持電子凸輪（Follow）、位置時間（PT）、位置速度時間（PVT）

l 支持任意2軸直線、圓弧插補，支持任意3軸、4軸直線插補，空間螺旋線插補

l 可同時建立兩個插補坐標系

l 具有前瞻預處理算法、反向間隙補償、螺距誤差補償

可配四軸或八軸端子板

二、四軸端子板

配合主卡使用，提供四個軸接口，8路模擬量輸入，兩路高速IO輸出，一個IO擴展接口，一個輔助編碼器接口，另外提供16路通用輸入，16路通用輸出，多路專用輸入及輸出（包含原點、限位、報警、復位等）

通用輸出  ：單路輸出電流200 mA

模擬量輸出：16位， +10V ~ -10V輸出

模擬量輸入：12位， +10V ~ -10V輸入

IO擴展   ： 外接IO擴展板，可級連，最多可擴展256路輸入，256路輸出

供電要求：24V，2A

尺寸    ：225 * 162 * 24

三、八軸端子板

配合主卡使用，提供八個軸接口，兩路高速IO輸出，一個IO擴展接口，一個輔助編碼器接口，另外提供16路通用輸入，16路通用輸出，多路專用輸入及輸出（包含原點、限位、報警、復位等）

通用輸出  ：單路輸出電流200 mA

模擬量輸出：16位， +10V ~ -10V輸出

模擬量輸入：暫無

IO擴展   ： 外接IO擴展板，可級連，最多可擴展256路輸入，256路輸出

供電要求：24V，2A

尺寸    ：292 * 190* 24

四、IO擴展卡

IO擴展卡，PCI接口，用于IO擴展，本地帶16路輸入，16路輸出；另外還有擴展口，連接IO擴展板，最多可擴展256路輸入，256路輸出

五、IO擴展板

IO擴展板，配合運動控制卡或IO擴展卡使用，用于更多IO需求的場合，32路輸入，32輸出；可級聯，最多可級聯8塊IO板，共256路輸入，256路輸出。
