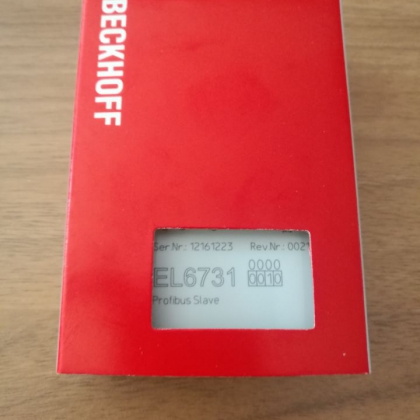

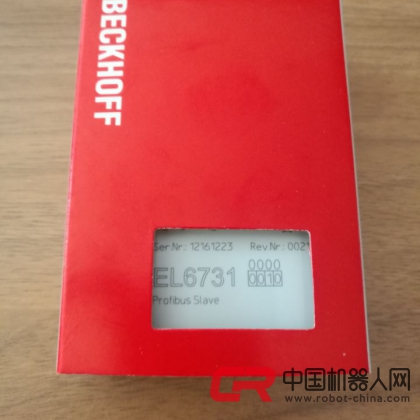

BECKHOFF倍福模塊EL6731-0010，通訊模塊，常用于西門子通訊。

EL6731 | PROFIBUS 主站/從站端子模塊

PROFIBUS 主站端子模塊 EL6731 的功能類似于 Beckhoff PROFIBUS PCI 接口卡 FC3101 。由于通過 EtherCAT 進行連接，因此無需使用 PC 中的 PCI 插槽。該端子模塊可實現 PROFIBUS 協議的所有功能。在 EtherCAT 端子模塊網絡中，可以通過該端子模塊集成任何 PROFIBUS 設備。由于使用了專門開發的 PROFIBUS 芯片，這些端子模塊擁有最新的 PROFIBUS 技術，即擁有用于軸控制和擴展診斷功能的高精度同步模式。這些主站是唯一支持從站不同輪詢速率的主站。

技術特點

• – 周期時間可達 200 μs
• PROFIBUS DP，PROFIBUS DP-V1，PROFIBUS DP-V2
• 主站和從站傳輸速率最高可達 12 Mbit/s
• 高性能參數和診斷接口
• 每個總線用戶的錯誤管理可任意配置
• – 可以讀取總線配置并自動分配“GSD”文件

EL6731 同樣也有從站版本的模塊可供選擇。。

技術參數	EL6731	EL6731-0010
技術	PROFIBUS 主站端子模塊	PROFIBUS 從站端子模塊
周期時間	使用 CDL 概念，每個從站的 DP 循環時間可以不同
現場總線	PROFIBUS DP（標準），PROFIBUS DP-V1（Cl. 1+2：非循環服務，報警），DP-V2，PROFIBUS MC（等時）
現場總線通道數量	1
數據傳輸率	9.6 kbaud…12 Mbaud
接口	1 個 D-sub 母頭，9 針，電隔離
總線設備	最多 125 個從站，每個從站最大 244 byte 輸入、輸出、參數、配置或診斷數據
硬件診斷	狀態 LED
分布式時鐘	有	–
過程映像中的位寬	總計最大：1.4 kbyte 輸入和 1.4 kbyte 輸出
電源觸電電流消耗	–
E-bus 電流消耗	通常為 350 mA
重量	約 70 g
工作/儲藏溫度	-25…+60 °C/-40…+85 °C
相對濕度	95 %，無冷凝
抗振/抗沖擊性能	符合 EN 60068-2-6/EN 60068-2-27 標準
抗電磁干擾/抗電磁輻射性能	符合 EN 61000-6-2/EN 61000-6-4 標準
防護等級/安裝位置	IP 20/可變
認證	CE，UL，Ex

可升級的控制技術
Beckhoff 的產品范圍包括工業 PC、I/O、現場總線組件和 TwinCAT 自動化軟件，它們構成了一套集成式、可滿足不同需求的模塊化控制系統。為風力發電機中與處理能力、復雜性和成本等相關的每項任務提供合適的解決方案。針對其基于 PC 的自動化解決方案,Beckhoff 可為所有動力類型的風力發電機提供硬件平臺。

Beckhoff 解決方案應用于風力發電
Beckhoff 的開放式、可分不同級別的 TwinCAT 自動化軟件是一種專為 PC 設計的 PLC 軟件。該軟件符合國際編程標準IEC61131-3，為風力發電機制造商的高投資回報率保駕護航。采用基于 Windows 操作系統的技術大大增加了擴展選項，讓用戶受益于計算機產業的快速發展。該項技術可通用于所有類型的風機。
