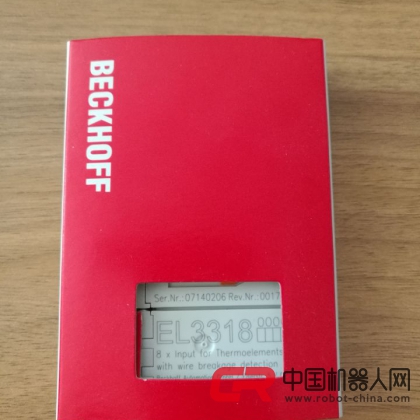

EL3318是8通道模擬量輸入模塊
EL3311, EL3312 | 1-, 2- 通道熱電偶輸入端子模塊，帶開路識別功能
EL3311 和 EL3312 模擬量輸入端子模塊可以直接連接熱電偶。EtherCAT 端子模塊電路可采用 2 線制連接技術來連接熱電偶傳感器。整個溫度范圍的線性度由一個微處理器來實現。溫度范圍可以任意選定。故障 LED 指示斷線狀態。冷端補償由總線端子模塊內的內部溫度測量線路來完成。EL3311/EL3312 也可用于測量 mV 信號。
| 技術參數 |
EL3311 |
EL3312 |
| 輸入點數 |
1 |
2 |
| 電源 |
通過 E-bus 供電 |
| 熱電偶傳感器類型 |
J、K、L、B、E、N、R、S、T、U 型（默認設置：K 型），mV 信號測量 |
| 連接方式 |
2-線制 |
| 溫度范圍 |
取決于每種傳感器的測量范圍 (默認設置：K 型；-100…+1,370 °C) |
| 分辨率 |
每數位 0.1 °C |
| 接線故障指示 |
有 |
| 轉換時間 |
默認設置：~ 125 ms，可配置（65…500 ms，參見技術文檔） |
默認設置：~ 250 ms，可配置（65…500 ms，參見技術文檔） |
| 測量誤差 |
< ±0.3 % (滿量程) |
| 電氣隔離 |
500 Vrms (E-bus/信號電壓) |
| E-bus 電流消耗 |
200 mA |
| 過程映像中的位寬 |
輸入：1 x 16 位數據，1 x 16 位控制/狀態 |
輸入：2 x 16 位數據，2 x 16 位控制/狀態 |
| 重量 |
約 60 g |
| 工作/儲藏溫度 |
0…+55 °C/-25…+85 °C |
| 相對濕度 |
95 %，無冷凝 |
| 抗振/抗沖擊性能 |
符合 EN 60068-2-6/EN 60068-2-27/29 標準 |
| 抗電磁干擾/抗電磁輻射性能 |
符合 EN 61000-6-2/EN 61000-6-4 標準 |
| 防護等級/安裝位置 |
IP 20/ 可變 |
