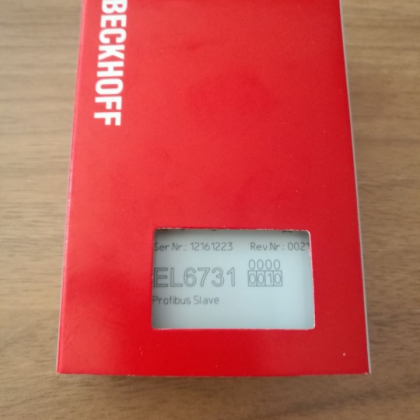

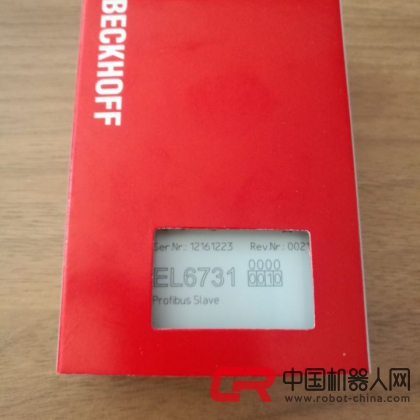

BECKHOFF EL6731-0010是BECKHOFF倍福常用通訊模塊
PROFIBUS 主站端子模塊 EL6731 的功能類似于 Beckhoff PROFIBUS PCI 接口卡 FC3101 。由于通過 EtherCAT 進行連接，因此無需使用 PC 中的 PCI 插槽。該端子模塊可實現 PROFIBUS 協議的所有功能。在 EtherCAT 端子模塊網絡中，可以通過該端子模塊集成任何 PROFIBUS 設備。由于使用了專門開發的 PROFIBUS 芯片，這些端子模塊擁有最新的 PROFIBUS 技術，即擁有用于軸控制和擴展診斷功能的高精度同步模式。這些主站是唯一支持從站不同輪詢速率的主站。
技術特點
- – 周期時間可達 200 μs
- PROFIBUS DP，PROFIBUS DP-V1，PROFIBUS DP-V2
- 主站和從站傳輸速率最高可達 12 Mbit/s
- 高性能參數和診斷接口
- 每個總線用戶的錯誤管理可任意配置
- – 可以讀取總線配置并自動分配“GSD”文件
EL6731 同樣也有從站版本的模塊可供選擇。。
| 技術參數 |
EL6731 |
EL6731-0010 |
| 技術 |
PROFIBUS 主站端子模塊 |
PROFIBUS 從站端子模塊 |
| 周期時間 |
使用 CDL 概念，每個從站的 DP 循環時間可以不同 |
| 現場總線 |
PROFIBUS DP（標準），PROFIBUS DP-V1（Cl. 1+2：非循環服務，報警），DP-V2，PROFIBUS MC（等時） |
| 現場總線通道數量 |
1 |
| 數據傳輸率 |
9.6 kbaud…12 Mbaud |
| 接口 |
1 個 D-sub 母頭，9 針，電隔離 |
| 總線設備 |
最多 125 個從站，每個從站最大 244 byte 輸入、輸出、參數、配置或診斷數據 |
| 硬件診斷 |
狀態 LED |
| 分布式時鐘 |
有 |
– |
| 過程映像中的位寬 |
總計最大：1.4 kbyte 輸入和 1.4 kbyte 輸出 |
| 電源觸電電流消耗 |
– |
| E-bus 電流消耗 |
通常為 350 mA |
| 重量 |
約 70 g |
| 工作/儲藏溫度 |
-25…+60 °C/-40…+85 °C |
| 相對濕度 |
95 %，無冷凝 |
| 抗振/抗沖擊性能 |
符合 EN 60068-2-6/EN 60068-2-27 標準 |
| 抗電磁干擾/抗電磁輻射性能 |
符合 EN 61000-6-2/EN 61000-6-4 標準 |
| 防護等級/安裝位置 |
IP 20/可變 |
| 認證 |
CE，UL，Ex |
