以太網系統直達系統中的每個設備，即直達每個 I/O 端子模塊；無需使用子總線。只需將耦合器的傳輸介質由雙絞線（100BASE-TX）轉換為 E-bus 總線即可滿足電子端子排的要求。端子排內的 E-bus 信號類型（LVDS）并不是專用的，它還可用于 10 千兆位以太網。在端子排末端，物理總線特性被轉換回 100BASE-TX 標準。

協議

EtherCAT 協議針對過程數據進行了優化，它被直接傳送到以太網幀，或被壓縮到 UDP/IP 報文中。UDP 協議在其它子網中的 EtherCAT 網段由路由器進行尋址的情況下使用。以太網幀可能包含若干個 EtherCAT 報文，每個報文專門用于特定存儲區域，該存儲區域可編制大小達 4GB 的邏輯過程鏡像。由于數據鏈獨立于網絡中 EtherCAT 端子模塊的物理順序；可進行任意尋址。從站之間可進行廣播、多點傳送和通訊。

該協議還可處理通常為非循環的參數通訊。參數的結構和含義通過 CANopen 設備行規進行設定，這些設備行規用于各種設備類別和應用。EtherCAT 還支持符合 IEC61491 標準的從屬行規。該行規以 SERCOS 命名，獲得全球運動控制應用領域的普遍認可。

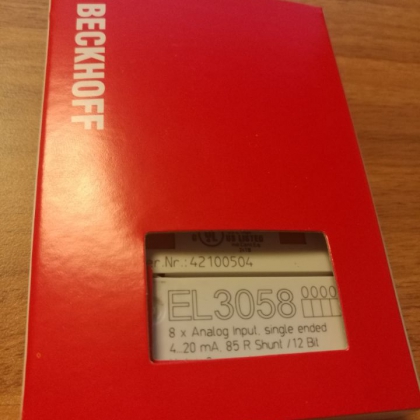

EL3054, EL3058, EL3154 | 4-, 8-通道模擬量輸入端子模塊 4…20 mA, 單端，12/16 位

EL3054、EL3058 和 EL3154 模擬量輸入端子模塊用于處理 4 - 20 mA 范圍內的信號。電流被數字化后的分辨率為 12 位（EL3054，EL3058）或 16 位（EL3154），并在電隔離的狀態下被傳送到上一級自動化設備。輸入電子電路與電源觸點的供電電壓分離。EL3054/EL3154 中有 4 個輸入端，24 V 電源觸點連接到端子模塊，用于連接 2 線制傳感器，而無需外部電源。KL3058 型端子模塊則有 8 個通道。端子模塊的各個電源觸點互相連接。所有輸入端的基準接地點為 0 V 電源觸點。EtherCAT 端子模塊的信號狀態通過 LED 指示。故障 LED 指示過載和斷線狀態。
