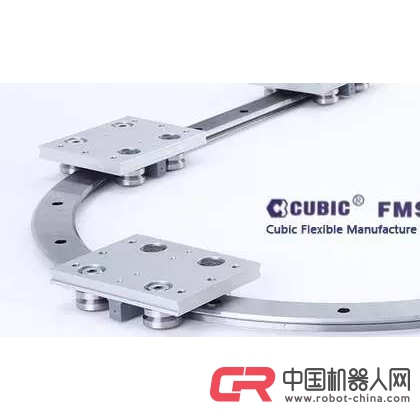

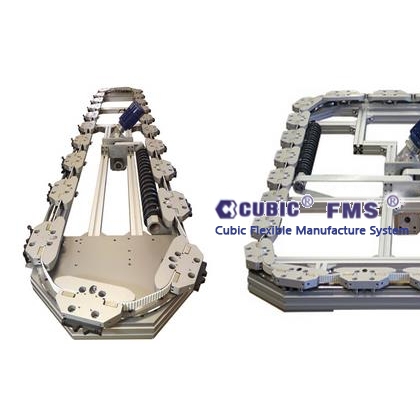

環形導軌的多個滑座，通過連接結構，固定到同步帶上；這種設計特點，保證了多個工位之間的同步運行：請參考技術文章：環形流水線如何實現工位間的精確同步:


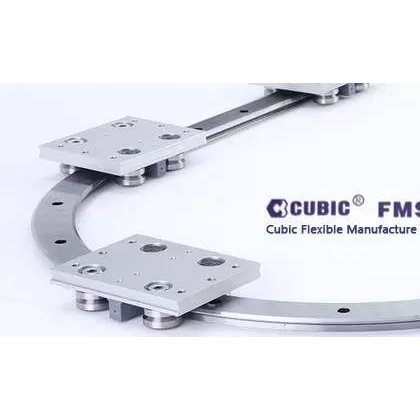

滑座在環形導軌上的運行軌跡，有個特點：經過圓弧段的時候，滑座的中心點，會偏離圓弧導軌的中心線，往圓弧中心稍微靠近一點：

設計要點一：
所以滑座和同步帶間的連接機構需要由兩部分組成，這兩部分之間需要是可以相對移動的；如下三個圖，第一個圖是總的連接示意圖，第二個圖是安裝在滑座上的連接機構的部分，第三個圖是安裝在同步帶上的連接機構的部分：兩部分之間可相對移動：

也可采用如下這種連接方式：
同步帶上的銷子，同滑座上的黃銅塊的槽配合，可相對移動：

設計要點二：
通用如下這種結構，連接機構和同步帶之間是通過水平方向的兩個螺釘固定的；經過同步帶輪的時候，相當于同步帶會往外靠，所以連接機構的底部需要加工出空間來，留出空間方便同步帶往外靠；另外一點是同步帶輪的直徑不可以太小，太小的話，經過同步帶輪時，螺釘會以比較大的力往外拉皮帶：

設計要點三：
如果要采用如下這種機構，連接機構和同步帶之間是通過垂直方向的幾個螺釘固定的；運動時，同步帶上的銷子的下端，承受拉力，形成扭矩作用到同步帶上，所以一般采用較寬的同步帶，用多個螺釘把銷子固定在同步帶上
