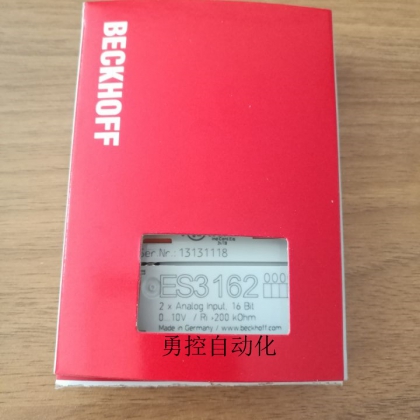

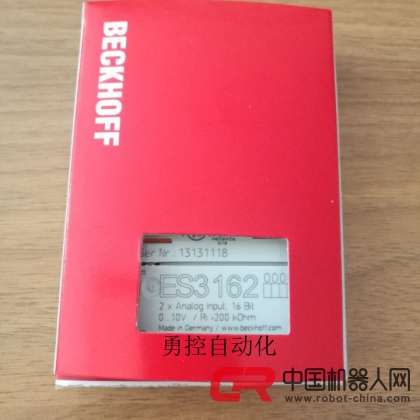

ES3162是2通道模擬量模塊
上海勇控自動化提供技術支持。KL，EL，CX，EP全系列產品。

EL3162 | 1/2 通道模擬量輸入端子模塊 0…10 V, 單端, 16 位

EL3161 和 EL3162 模擬量輸入端子模塊可處理 0 – 10 V 范圍內的信號。 電流被數字化后的分辨率為 16 位，并在電隔離的狀態下被傳送到上一級自動化設備。 EtherCAT 端子模塊的輸入通道以接地點作為基準電位。 EL3161 是單通道型端子模塊。 EL3162 型端子模塊有 2 個通道。 EtherCAT 端子模塊的信號狀態通過 LED 指示 。

與 MES 和 ERP 系統的標準連接 互連的裝配系統不僅需要內部、橫向集成復雜的子工藝， 還需要集成搬運或物料輸送系統。此外，必須實現與上位 MES 或 ERP 系統的連接。“在這方面，定制軟件是關鍵因 素。”Rainer Polzl 解釋并補充道。“我們使用 OPC 將過程數 據傳輸給到客戶的 EDP 系統中。我們根據客戶需要的接口實 現所需的連接。

在安全相關產品（如汽車轉向柱）的裝配系統中，必須監 測并記錄每個加工步驟，因?yàn)楸仨毚_保在部件故障時具有 可追溯性，從而可以解決任何產品質量責任問題。這表示 很多子工藝必須使用合適的傳感器進行監測，且必須對測 量數據進行分析，并存儲和傳輸?shù)街圃焐痰奈臋n編制系統 中。“Beckhoff 技術非常適合用于完成此任務：一方面，特 殊端子模塊可以用于將傳感器直接集成到設備環境中，另一 方面，除了標準任務之外，PC 還可以進行數據采集和分析， 最后，數據可以輕松傳輸?shù)骄幹莆臋n計算機中。

技術參數	EL3161 | ES3161	EL3162 | ES3162
輸入點數	1 (單端)	2 (單端)
電源	通過 E-bus 供電
信號電壓	0…10 V
分布式時鐘	是
內部阻抗	> 130 kΩ	> 200 kΩ
輸入濾波限頻	10 kHz
轉換時間	~ 35 µs	~ 50 µs
分辨率	16 位 (包括符號)
測量誤差	< ±0.3 % (滿量程)
電氣隔離	500 Vrms (E-bus/信號電壓)
E-bus 電流消耗	180 mA (見相關文檔資料)
過程映像中的位寬	1 x 16 位輸入 1 x 8 位狀態	2 x 16 位輸入 2 x 8 位狀態
重量	約 60 g
運行/存儲溫度	0…+55 °C/-25…+85 °C
相對濕度	95 %, 無冷凝
抗振/抗沖擊性能	符合EN 60068-2-6/EN 60068-2-27/29標準
抗電磁干擾 / 抗電磁輻射性能	符合EN 61000-6-2/EN 61000-6-4標準
防護等級/安裝位置	IP 20/可變
可插拔式接線	適用于所有 ESxxxx 端子模塊
